SOLIDWORKS 2025 新增功能 —ECAD
了解您將如何從 SOLIDWORKS 2025 ECAD 中獲益，從將每個符號的產品結構數據與電氣項目一起保存，到添加新接線板時選擇特定引腳等等更多功能。
申請試用當前位置：首頁 >產品和服務 >電氣設計 Electrical
SOLIDWORKS 2025 新增功能 —ECAD
SOLIDWORKS 2025 新增功能 —ECAD
Electrical Schematic Designer 和 SOLIDWORKS Electrical

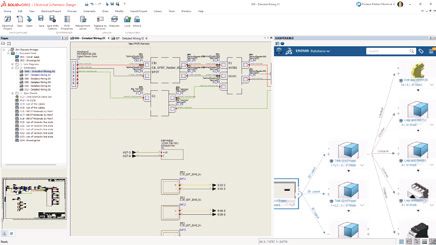

| 1 將電氣項目的產品結構保存到 3DEXPERIENCE? (Electrical Schematic Designer) 中 ? 將每個符號的產品結構數據與電氣項目一起保存。 ? 在 3DEXPERIENCE 平臺上創建電氣項目中的產品結構，并將其與 SOLIDWORKS 中的機械產品結構相結合。 | 優勢 使用組合的電氣和機械產品結構簡化 BOM 文檔。 |

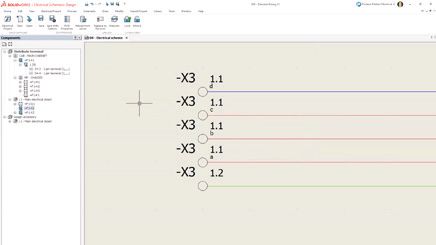

| 2 添加分布式終端功能 ? 添加新接線板時，可以選擇特定針腳。 ? 將單個電路分布在多個原理圖符號上。 | 優勢 促進涉及復雜接線板配置的電氣原理圖設計。 |
| 3 新增用于導入新電氣內容的新工具 ? 使用基于 Microsoft? Excel 的增強型模板，將電纜參考和制造商的零件信息導入庫中，且可針對不同的電氣分類類型進行定制。 ? 在導入時包含電纜芯線和零部件端子信息。 | 優勢 使用新的導入工具，加快電纜參考和制造商零件的導入速度。 |

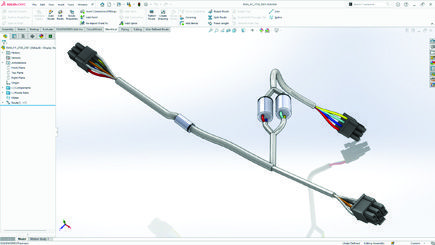

| 4 對帶接頭的線束進行布線時，新增防止出現回路的功能 (SOLIDWORKS Electrical 3D) ? 將所有接頭置于線束中心線上，以簡化分段的創建，同時保持線束中的連接邏輯。 | 優勢 通過簡化線束中接頭的定位，加快 3D 線束布線的創建。 |

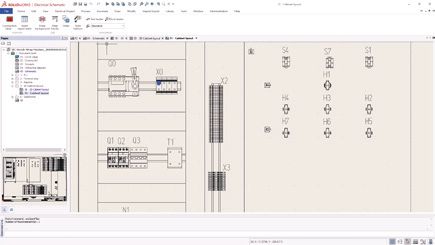

| 5 增強了 3D 繪圖布局功能 ? 利用新的動態工程圖和原理圖注解功能，加快文檔創建速度。 ? 在設計電氣控制面板或線束時使用，將工程圖零部件視圖與原始原理圖中的相應符號連接起來。 | 優勢 根據電氣機柜或線束的 3D 展示創建智能 2D 圖紙，提高數字連接性。 |

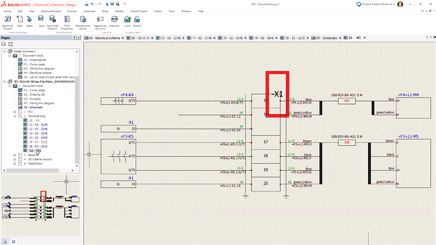

| 6 接線板使用電線和電纜進行連接時可以創建工程圖 ? 為接線板工程圖顯示電線和電纜的目標信息。 ? 提供多種接線板選擇，提高目標零部件的可視性。 | 優勢 借助增強的電線和電纜目標信息，提高接線板工程圖的設計靈活性。 |

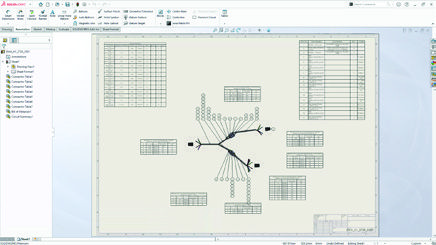

| 7 根據 3D 路線創建改進的線束板工程圖（SOLIDWORKS Electrical 3D） ? 通過完善表格、尺寸、零件序號和格式的自動定位功能，現在在展平的工程圖上表格和零件球號可以更好地組織和定位。 ? 在完成設計變更后，自動更新電氣線束文檔。 | 優勢 創建改進的線束板工程圖和文檔，便于制造。 |
ECAD-MCAD Collaboration for PCB (CircuitWorks?)

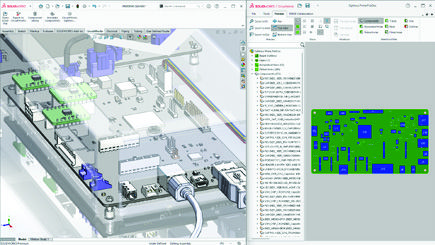

| 8 為 SOLIDWORKS 中的 ECAD/MCAD 提供銅跡線支持 ? 使用 IDX 文件將導通孔、跡線和形狀等內部和外部銅線特征導入 SOLIDWORKS。 ? 通過訪問 PCB 中更詳細的銅跡信息，實現更精確的質量、熱、結構、沖擊和電磁分析。 | 優勢 簡化 ECAD-MCAD 協作流程，實現更完整的 PCB 設計和仿真工作流程。 |

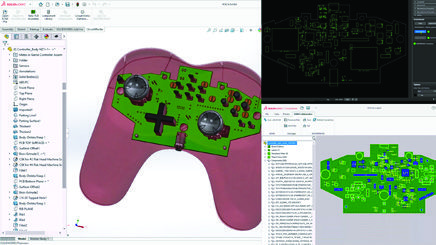

| 9 3DEXPERIENCE 平臺上的 ECAD-MCAD 支持 ? 通過 3DEXPERIENCE 平臺在 ECAD 和 MCAD 用戶之間交換 ECAD (IDX) 數據。 ? 在 3DEXPERIENCE 平臺上共享通用 PCB 零部件庫。 | 優勢 在 3DEXPERIENCE 平臺上協作進行 ECAD 和 MCAD 設計。 |
| 10 所有 SOLIDWORKS 產品均支持 ECAD-MCAD 協作 ? CircuitWorks 目前面向所有 SOLIDWORKS 用戶提供。 | 優勢 讓所有參與 ECAD 和 MCAD 設計的 SOLIDWORKS 用戶都能雙向工作。 |
對SOLIDWORKS感興趣？歡迎免費試用SOLIDWORKS2025新版本
