SOLIDWORKS 2020軟件新版本功能增強之柔性零部件
通常，設備中會有很多柔性零件，例如：波紋管、彈簧、電纜，由于這些零件繪制復雜、占用大量系統資源、不會按期望真正實現“柔性變化”畫出來的零件仍然是不會形變的剛性零件，所以很少有設計師會在SOLIDWORKS中畫出真正的模型，但隨著企業對產品、對設計的要求越來越高，這些柔性零件勢必要加入，SOLIDWORKS 2020能夠幫助用戶制作“真正可以變形的”柔性零件。

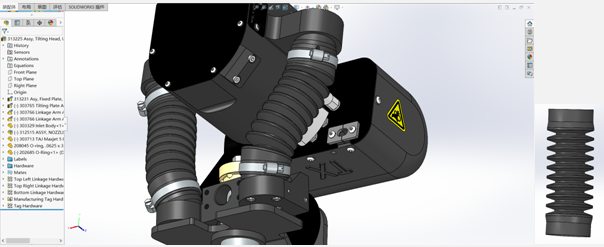

當波紋管零件單獨打開時，明顯能看出并沒有任何形變，就像用戶平時建模時產生的“不會變形的”剛性零件，但在裝配體中卻實現了真實的彎曲變化。
本文從以下幾方面講述SOLIDWORKS 2020柔性零件的功能：
1、裝配體中柔性零件設定方法
2、柔性零件本身建模要求
3、是否會占用系統大量資源和負擔
4、除了波紋管，是否能實現其他柔性零件變化

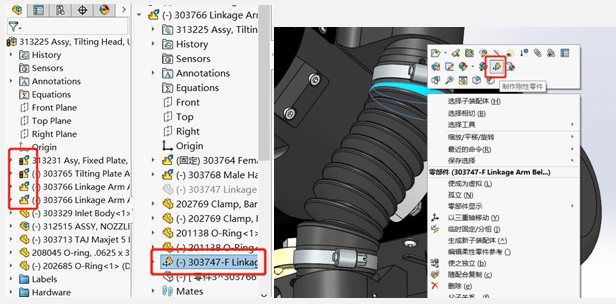

首先，柔性零件在裝配體中的設定，需確保相關零件是“柔性”，下左圖裝配樹中可以看到多個子裝配體處于“柔性”狀態，意味著子裝配體不再視為一個零件，總裝配體可以讀取子裝配體中的運動關系。此外，如下中圖，柔性零件本身（即波紋管）必須處于柔性子裝配體的頂層，即：“不可以再嵌套一層子裝配”。功能按鈕需右鍵波紋管，然后找到。但是，零件本身也有建模要求，如果不按要求建模，該功能不會彈出。

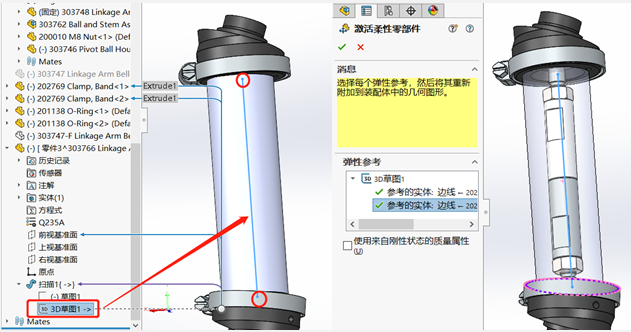

柔性零件建模要求如下：1.需使用自頂向下建模方式，獲取其他“裝配體”的參考，2.需有3D草圖的樣條曲線作為路徑。為了便于大家理解，我制作了測試零件，特征只有掃描，從下圖中可以看到，3d草圖樣條曲線有外部參考引用，引用的是兩端模型的圓心，也就是自頂向下的建模方式。滿足上述設定要求后，就可以激活柔性零部件實現形變了。
然后，考慮第三點，是否會占用大量資源造成卡頓？

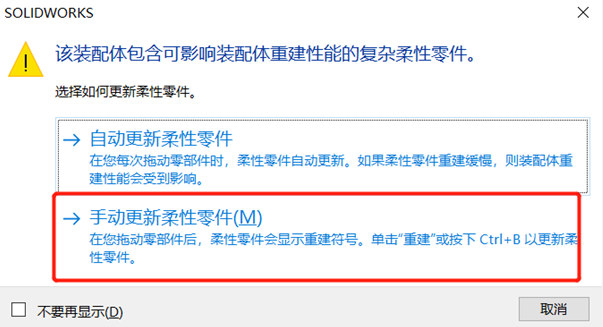

更好的SOLIDWORKS功能肯定是更多運算帶來的結果，開發人員也考慮到了這點，因此，對于硬件性能好的用戶，可以“自動更新”，反之，可以使用手動更新。

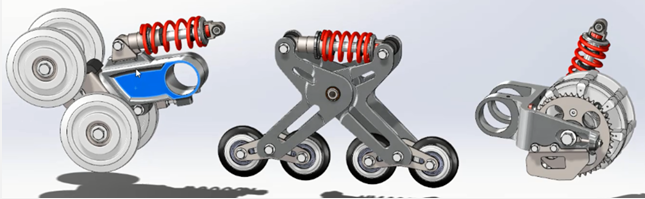

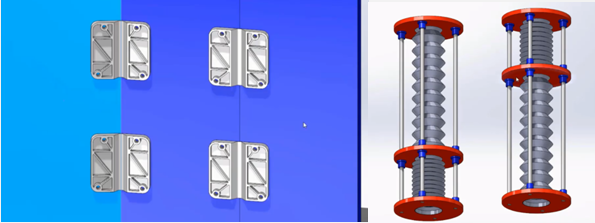

當然，在SOLIDWORKS 2020新版本的功能新增強中，除了波紋管，SOLIDWORKS 2020還可以制作鉸鏈、彈簧、柔性電纜，更好的滿足設計需求。
