SOLIDWORKS 工程圖零件屬性不顯示？這樣解決超簡單！
做SOLIDWORKS工程圖時，明明零件自定義屬性填好了，工程圖模板也鏈接了屬性，可注釋里就是空白不顯示 —— 這是很多工程師常踩的坑，其實問題根源很明確，解決起來就兩步。
一、先確認兩個前提（排除基礎問題）

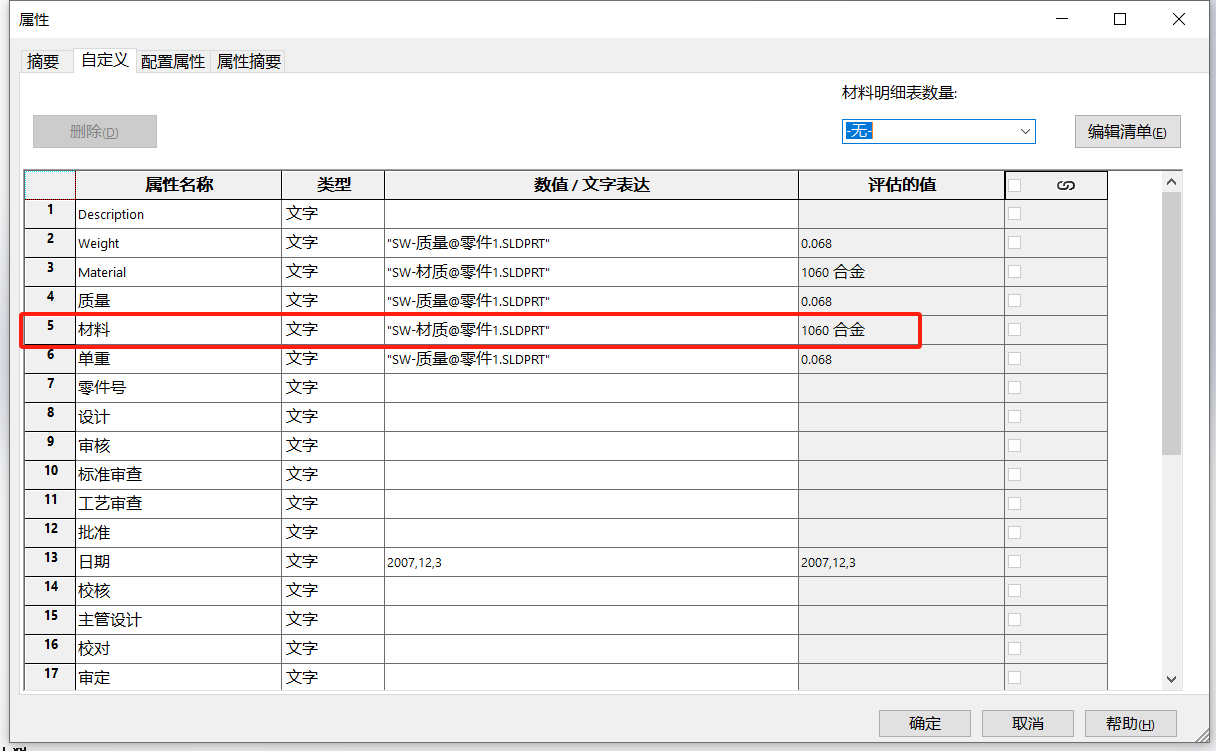

SOLIDWORKS零件自定義屬性已填寫：打開零件文件，檢查 “自定義” 標簽下的屬性（比如材料、圖樣代號等），確保數值沒有遺漏；

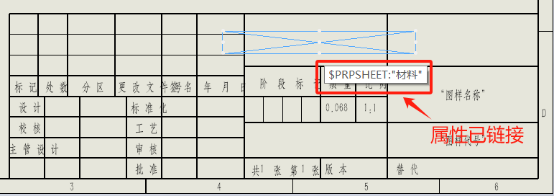

SOLIDWORKS工程圖屬性已正確鏈接：在工程圖模板的注釋中，確認已通過 “屬性鏈接” 功能關聯到零件對應的自定義屬性（比如鏈接 “材料”“圖樣名稱”）；
插入模型后屬性仍空白：完成上述兩步后，插入零件模型，SOLIDWORKS工程圖注釋依然沒有顯示屬性數值。
二、問題根源：“配置特定” 屬性覆蓋了 “自定義” 屬性
SOLIDWORKS 里有個優先級規則：零件的 “配置特定” 屬性優先級比 “自定義” 屬性高。如果兩者有同名屬性（比如都叫 “材料”），“自定義” 屬性會被自動覆蓋。
你遇到的空白情況，就是因為 “配置特定” 里的同名屬性沒填數值 —— 工程圖優先讀取 “配置特定” 屬性，沒值就只能顯示空白。
三、兩步解決：要么刪要么改

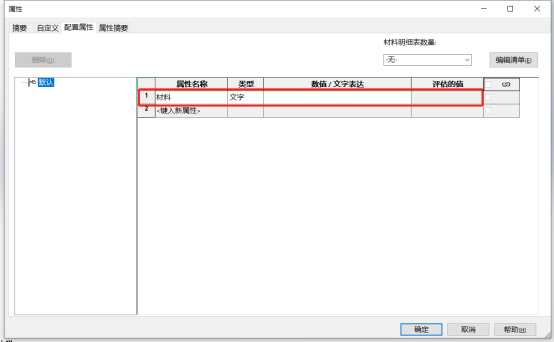

打開SOLIDWORKS零件屬性窗口，切換到 “配置特定” 標簽，找到和 “自定義” 中同名的屬性（比如 “材料”），直接刪除該屬性，或者修改屬性名稱（避免和 “自定義” 屬性重名）；

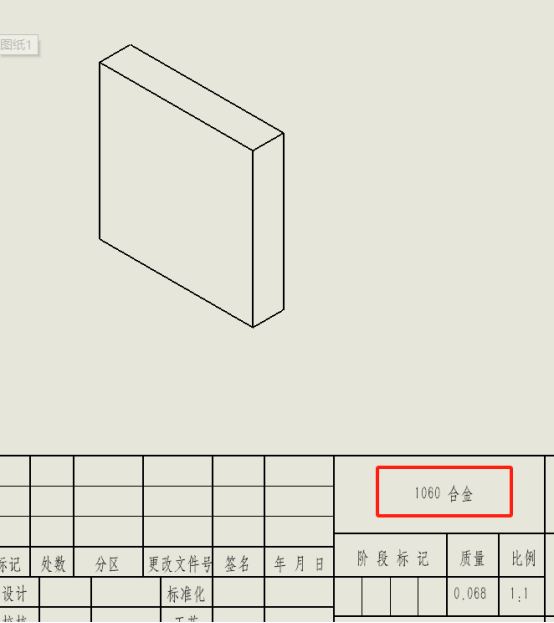

保存零件文件后，回到工程圖，刷新模型鏈接，屬性數值就會正常顯示了。
其實這個問題核心就是 SOLIDWORKS 的屬性優先級規則 ——“配置特定” 比 “自定義” 優先級高，只要避開同名屬性沖突，就能快速解決。平時創建零件屬性時，建議盡量避免 “自定義” 和 “配置特定” 用相同名稱，或者在 “配置特定” 中及時填寫必要數值，能少踩很多坑。
如果按上面的方法操作后，屬性還是不顯示，可能是工程圖模板鏈接有誤或文件存在其他配置問題，歡迎聯系SOLIDWORKS一級代理商億達四方技術團隊（或撥打電話：400-690-5090），我們提供一對一免費答疑，幫你快速排查問題。
