SOLIDWORKS不顯示裝飾螺紋線解決辦法-模型 / 工程圖螺紋線設置教程
在 SOLIDWORKS 建?；虺龉こ虉D時，“裝飾螺紋線不顯示” 是工程師高頻遇到的問題 —— 明明畫了螺紋孔，模型里看不到螺紋標識，工程圖中更是一片空白，不僅影響圖紙可讀性，還可能導致生產時誤解孔的規格。
但很多人不知道，這個問題的核心前提是 “孔的創建方式”：只有用異形孔向?qū)?chuàng)建的孔才能關聯螺紋線，直接拉伸切除的孔、step/igs 等導入的外部零件，哪怕手動設置也無法顯示螺紋線（這是 90% 用戶踩坑的關鍵）。
本文結合 SOLIDWORKS軟件實測，分 “前置排查”“模型顯示”“工程圖顯示”“特殊件補救” 4 大模塊，幫你快速解決螺紋線不顯示問題，同時避開常見誤區。
一、前置排查：確認孔的創建方式（避免無效操作）
在設置螺紋線前，必須先確認孔的創建來源，這是后續操作有效的核心前提：

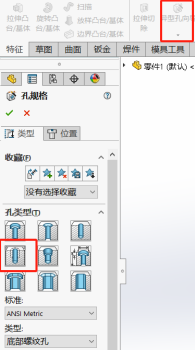

? 有效場景：通過 SOLIDWORKS “異形孔向?qū)А?創建的螺紋孔（如 ANSI Metric 標準的底部螺紋孔），支持關聯裝飾螺紋線；
? 無效場景：
1.外部導入件：step、igs 格式零件中的孔（無 SOLIDWORKS 原生關聯屬性，無法直接調用螺紋線功能）；
2.手動繪制孔：用 “拉伸切除” 功能直接畫的圓孔（無螺紋參數關聯，僅為基礎幾何特征）。
操作驗證方法：在模型樹中查看孔的特征名稱 —— 若顯示 “M3 螺紋孔”“M14x2.0 螺紋孔”，則為異形孔向?qū)?chuàng)建，可進入 “第二章” 設置；若顯示 “拉伸切除 1”“切除 - 拉伸”，則為手動孔，需跳轉 “第四章” 自定義添加螺紋線。
二、模型中顯示裝飾螺紋線（4 步實操 + 截圖標注）
當確認孔為 “異形孔向?qū)А?創建后，按以下步驟設置模型中的螺紋線，每步均需配合截圖（截圖建議用紅框標注關鍵按鈕 / 選項，避免用戶漏選）：
步驟 1：打開注解細節設置
右鍵模型樹左側的 “注解” 文件夾（通常在 “傳感器” 下方、“實體” 上方），在彈出的菜單中點擊 “細節” 選項（截圖標注：紅框圈出 “注解” 文件夾位置 +“細節” 選項，區分其他相似菜單）。
步驟 2：勾選螺紋線顯示屬性
彈出 “注解屬性” 窗口后，在 “顯示項目” 列表中，找到并勾選 “裝飾螺紋線” 和 “上色的裝飾螺紋線”（截圖標注：紅框同時圈出兩個勾選框，避免用戶只勾一個導致不顯示；若窗口中無此選項，檢查是否誤進入 “系統選項”，需確保在 “注解屬性” 界面）。
步驟 3：啟用注解顯示狀態
點擊模型樹頂部的 “小眼睛” 圖標（即 “顯示狀態” 按鈕），在下拉列表中依次勾選 “頂層注解”“部件注解”“貼圖”（截圖標注：紅框圈出 “小眼睛” 位置 + 三個必選項，部分版本 “貼圖” 可能隱藏在 “更多” 里，需展開后勾選）。
步驟 4：重建模型生效
按下快捷鍵 “Ctrl+B”（或點擊頂部菜單欄 “編輯 - 重建模型”），等待模型重建完成，此時螺紋孔表面會顯示螺旋狀的裝飾螺紋線（若仍不顯示，查看下方 “常見問題”）。
常見問題排查
若完成以上 4 步仍不顯示螺紋線，需檢查兩個關鍵點：
建模時是否勾選 “帶螺紋標注”：在模型樹中右鍵螺紋孔特征（如 “M14x2.0 螺紋孔 1”），選擇 “編輯特征”，彈出 “孔規格” 窗口，查看 “選項” 欄是否勾選 “帶螺紋標注”（未勾選則無法顯示，勾選后重新執行步驟 4）；
螺紋線特征是否被壓縮：在模型樹 “注解” 文件夾下，查看 “孔螺紋線” 特征是否為灰色（壓縮狀態），右鍵選擇 “解除壓縮”，再重建模型即可。
三、工程圖中顯示裝飾螺紋線
若模型中已正常顯示螺紋線，但工程圖仍不顯示，需針對工程圖專屬設置調整，步驟如下：

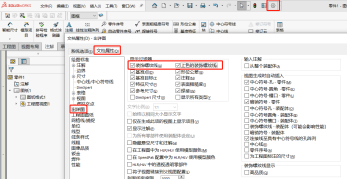

步驟 1：在選項中找到出詳圖，勾線“裝飾螺紋線”，“上色的裝飾螺紋線”；
步驟 2：然后刷新重建，工程圖中螺紋線即可顯示；
四、其他說明
1、如果上面所有辦法都沒顯示，可能是軟件出錯了，此時重啟下軟件或者重啟電腦試下。SOLIDWORKS占用內存很多，如果出現莫名其妙的問題可能是因為內存出錯，此時重啟軟件或電腦即可解決，還有在建模時盡量不要打開其它高內存的軟件，可以提高SOLIDWORKS的穩定性；
2、如果是導入的一個step或者igs零件或者拉伸切除建模的孔，出工程圖時需要標注螺紋線怎么辦？
可以使用插入-注解-裝飾螺紋線（三維建模和工程圖界面都有這個選項），自定義添加螺紋線標識
五、技術支持
按照本文步驟操作，可解決 95% 以上的 SOLIDWORKS 裝飾螺紋線不顯示問題。若你遇到特殊場景（如特定版本兼容問題、復雜裝配體螺紋線異常），歡迎在評論區留言 “軟件版本 + 具體問題”（例：2022 版 step 導入件添加螺紋線失敗），我們會結合 20余 年 SOLIDWORKS 技術支持經驗，提供 1 對 1 排查建議。如需實時協助，SOLIDWORKS官方授權一級代理億達四方專業團隊為你免費答疑。
