SOLIDWORKS 3D草圖的應用方法
在solidworks中草圖繪制方法有兩種：2D草圖和3D草圖。它們之間主要的區別在于2D草圖必須選擇一個基準面才能進入草圖繪制狀態；3D草圖則不用選擇基準面就可以繪制出空間草圖輪廓，它可以通過快捷鍵TAB在草圖繪制狀態中多次切換草圖基準面來繪制草圖（切換時鼠標會顯示當前處于哪個平面）。很多用常規2D草圖需要花費大量時間才能建模出來的異形零件往往用3D草圖可以快速完成模型的繪制，如三角環，莫比烏斯環，扭簧，回形針，節能燈管，鑰匙扣，大型廠房，流體管道等。
在 2D 草圖中，模型幾何體以這種方式投影到草圖基準面上，如下圖。
在3D草圖中，紅色的 3D 草圖（在倒角的一條邊線上所生成）是一條不平行于 2D 草圖基準面的模型邊線，紅色的 2D 草圖是 3D 草圖的投影，如下圖。
例：使用3D草圖繪制三角環。

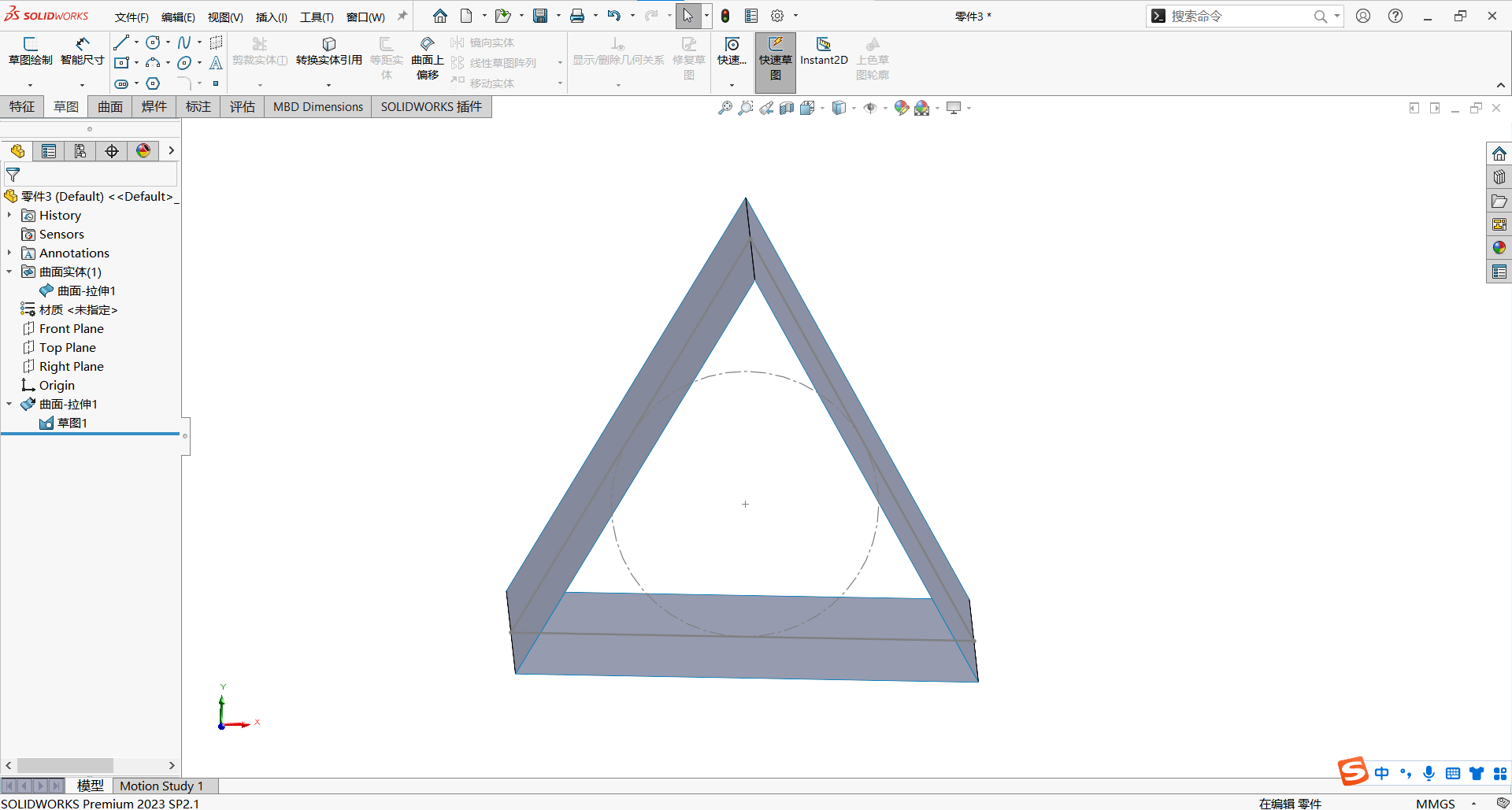

1. 在前視基準面用多邊形命令繪制一個三角形并做曲面拉伸。

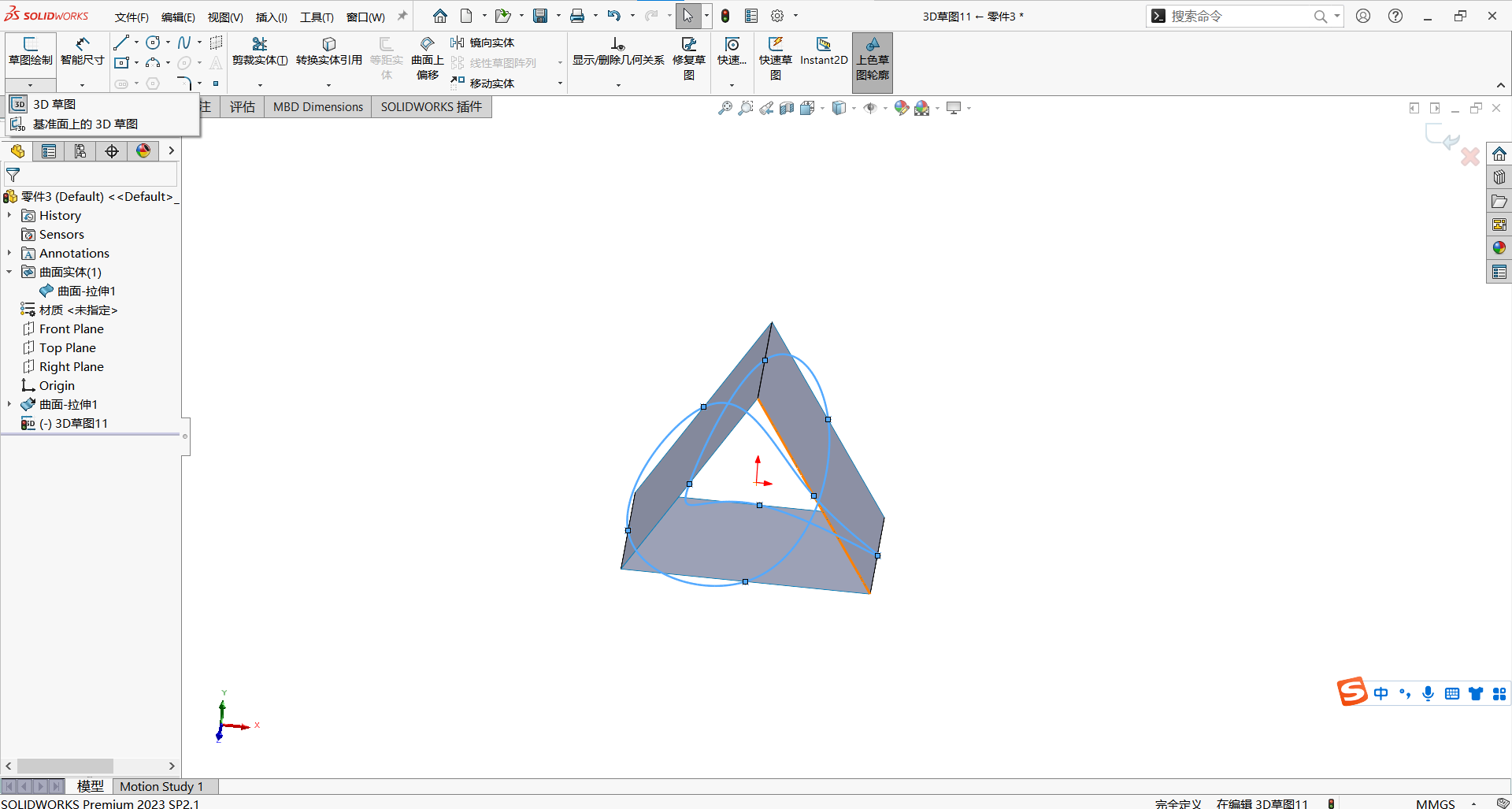

2. 點擊草圖繪制旁的小三角選擇3D草圖，選擇樣條曲線，依次選擇對應曲面的中點。

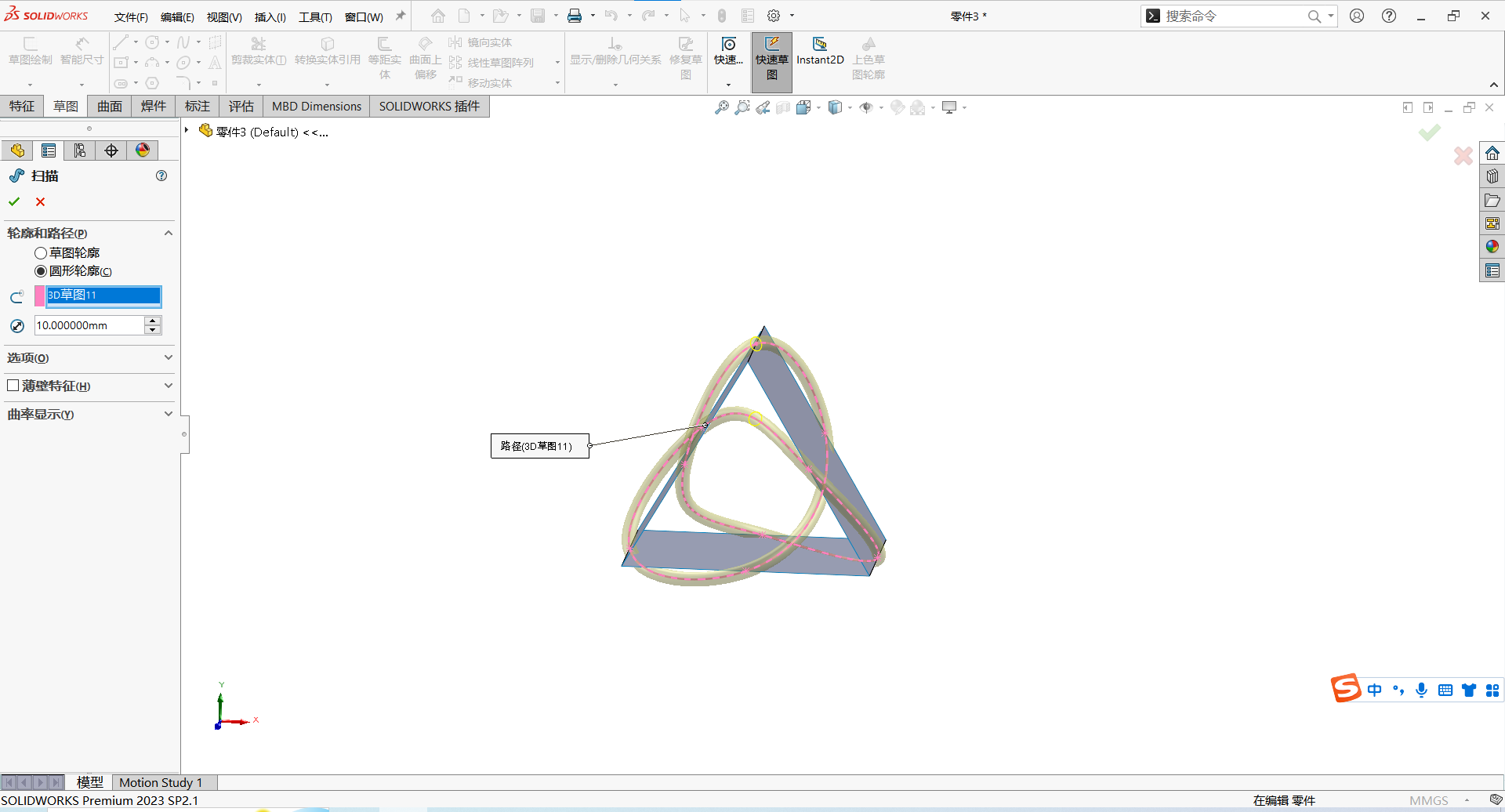

3. 點擊掃描命令，選擇圓形輪廓并且在路徑中選擇剛才的3D草圖。

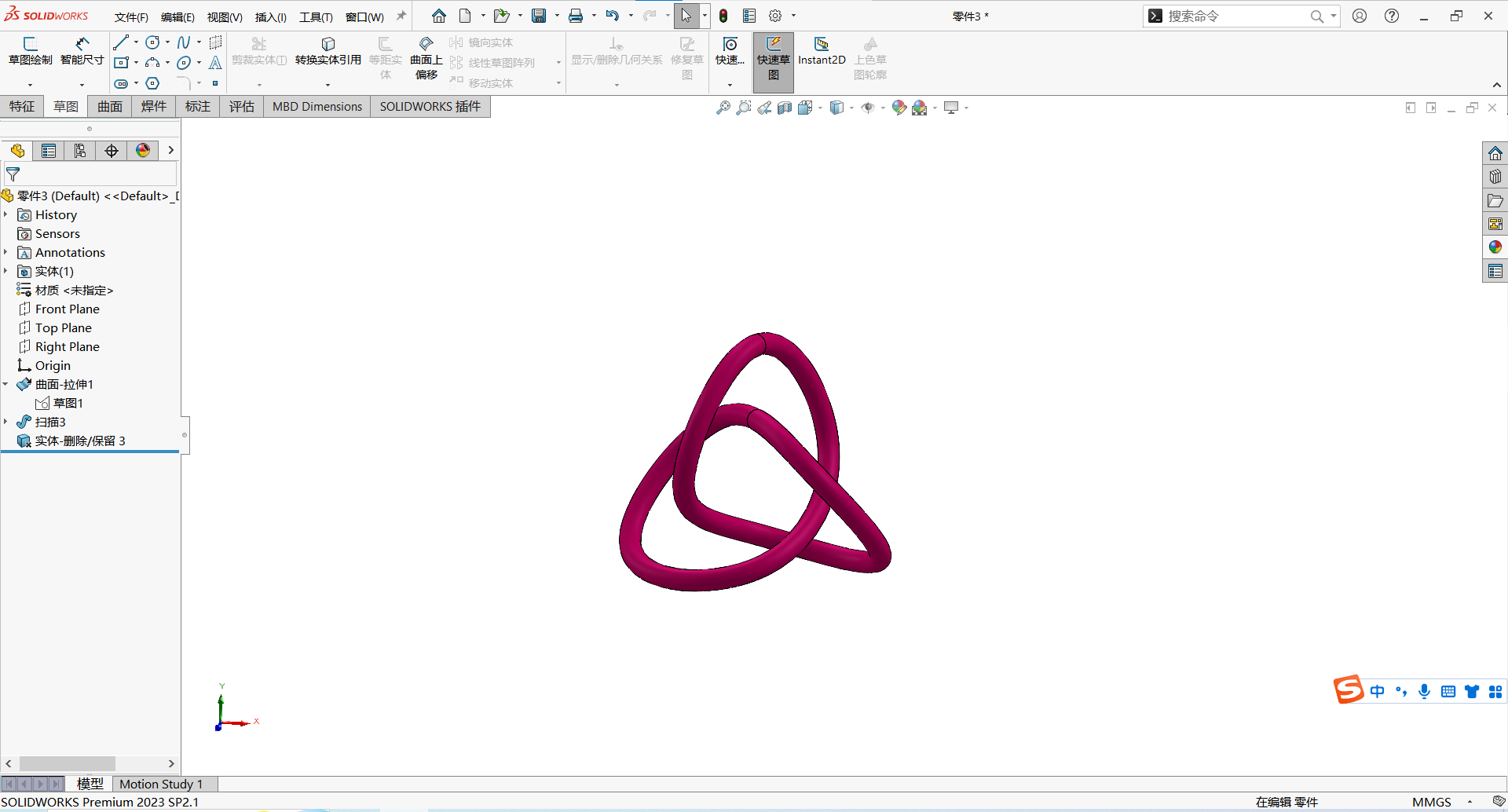

4. 刪除曲面實體，完成建模。
