通過Solidworks型腔命令創建模具的方法

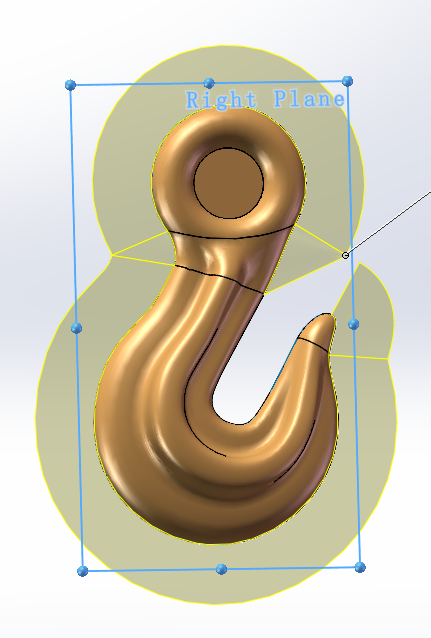

在Solidworks中進行模具設計時我們通常需要創建分型線以及分型面，但有些時候由于分型線比較復雜從而難以完成分型面的創建，例如下圖這樣，根據分型線創建的面是不連續的，因此無法作為分型面使用，這樣就使得我們無法按照傳統的模具設計思路來完成模具的創建。

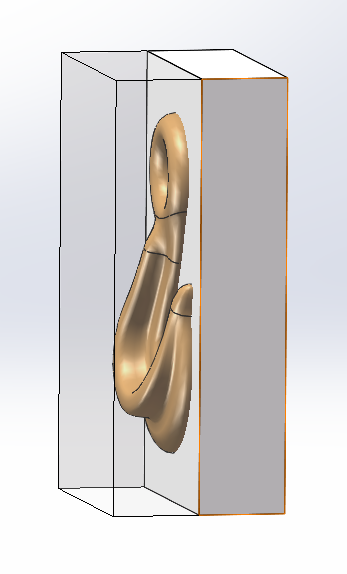

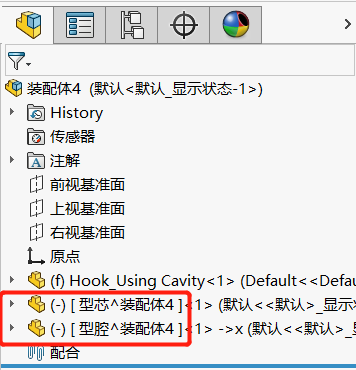

遇到這樣問題的時候我們可以使用型腔命令來進行模具設計，型腔命令的使用需要我們在裝配體環境下進行，因此我們要先創建一個裝配體，將我們的模型文件導入進去，然后通過自頂向下的裝配體建模創建出型芯和型腔的基體，將吊鉤零件包裹起來。

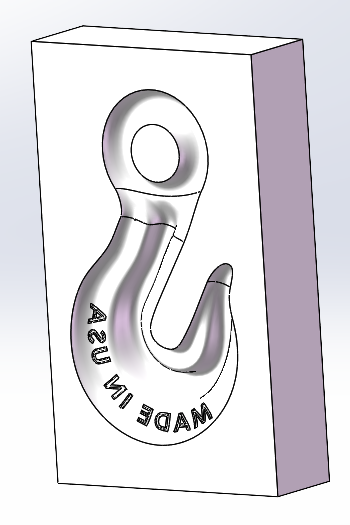

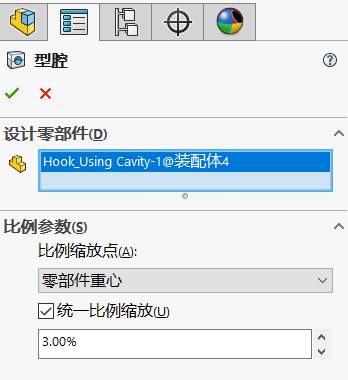

型芯和型腔的基體創建完成后接下來我們就需要使用型腔的命令完成模具的創建，重新編輯型芯零件，通過插入選項找到特征中的型腔命令，在型腔命令下，設計零部件中選擇吊鉤零件，比例縮放點選擇零部件重心，選擇同統一縮放比例，放大吊鉤零件，完成后點擊確定退出零件編輯，此時我們的型芯就創建完成了。

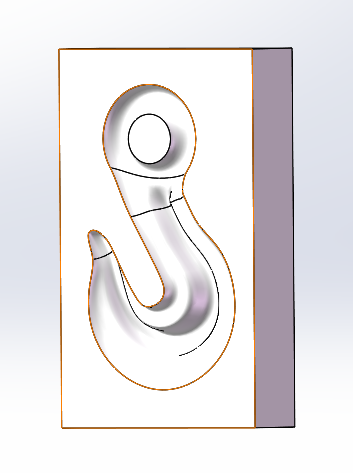

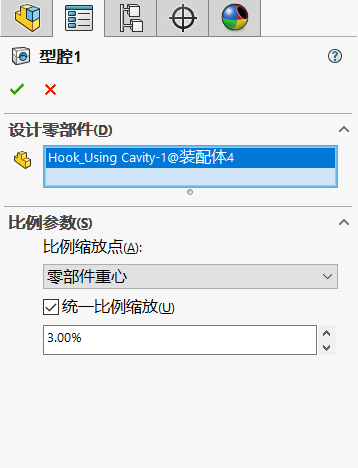

型芯創建完成后，接下來使用同樣的方法完成型腔零件的創建，在型腔命令下選擇相同的參數設置。

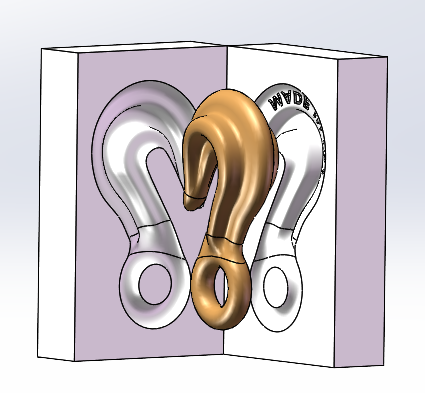

型芯和型腔的創建完成后，此時我們的模具就制作完成了，創建爆炸圖來完整的顯示一下我們創建的模具。
通過以上的操作，只需要短短的幾步就能完成我們原來方法所不能完成的任務，這也就為我們創建模具提供了另一種新的可能，因此在遇到分型線較為復雜的情況時不妨采用此種方法，也許能夠達到事半功倍的效果。
