通過Solidworks創建預定義視圖模板的方法
我們在使用Solidworks創建工程圖時通常會手動通過調色板選擇視圖，然而在Solidworks工程圖的選項中有一個預定義視圖的命令卻很少有人知道，通過預定義視圖的命令可以讓我們直接生成我們需要的視圖，省去我們手動選擇的時間，我們平時制作的工程圖以標準三視圖居多，這里我們就以標準三視圖為例來講解一下，其他預定義視圖的模板也可以按此方法制作。

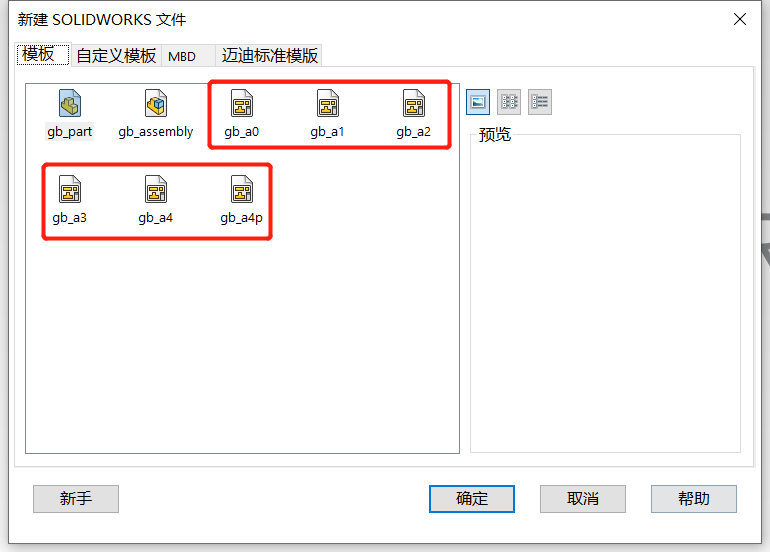

首先我們新建一個工程圖，選擇任意一個工程圖模板。

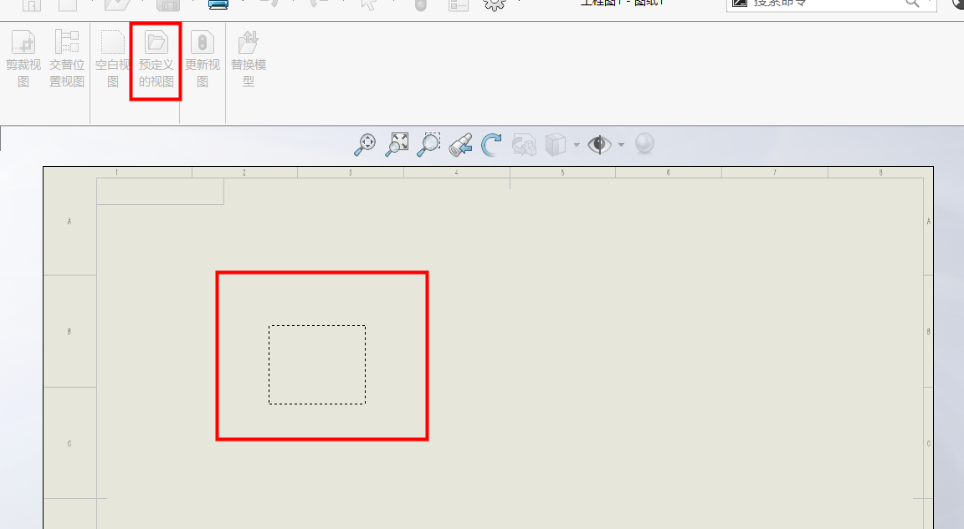

創建好工程圖后，我們進入工程圖環境，選擇工程圖中的預定義的視圖命令，此時我們鼠標上就會出現一個方框，這個方框的位置就是將來我們創建視圖所放置的位置，我們選擇合適的位置放置方框即可。

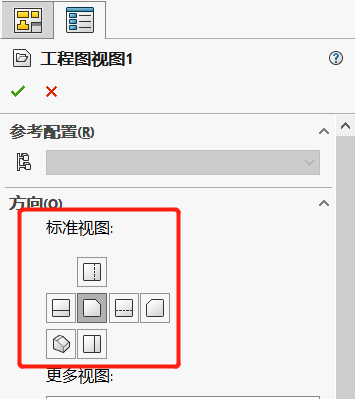

方框放置好后，在左側的屬性欄里就會出現相應的視圖屬性，我們可以選擇我們所需要放置的視圖,這里我們選擇前視圖。

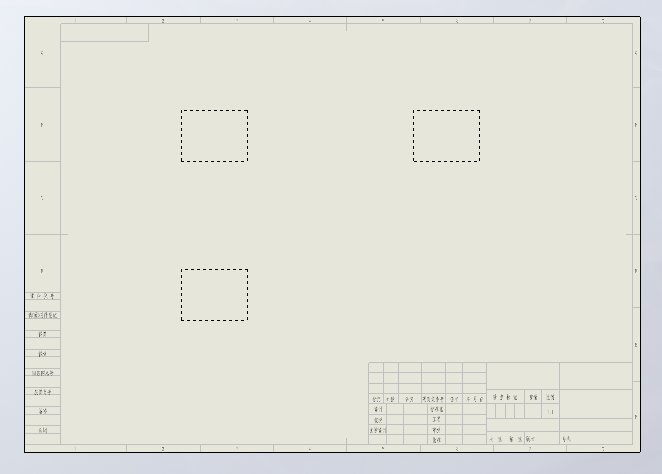

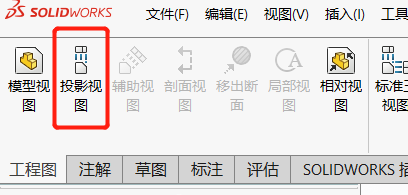

前視圖的預定義視圖位置放置好后，我們可以通過投影視圖，再放置相應的左視圖和上視圖。

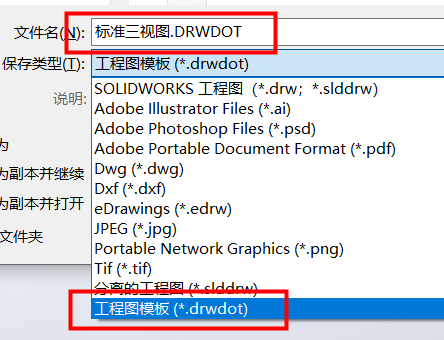

以上操作完成后，我們就可以保存此工程圖模板了，注意修改模板名稱，保存類型選擇工程圖模板。

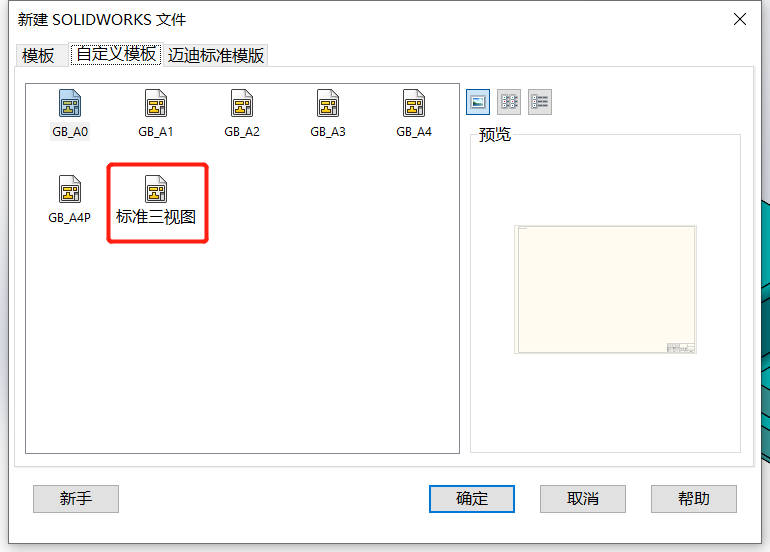

到這里我們標準三視圖的工程圖模板就完成了。選擇一個零件創建工程圖測試一下，在創建工程圖時切記選擇我們剛才做的標準三視圖模板。

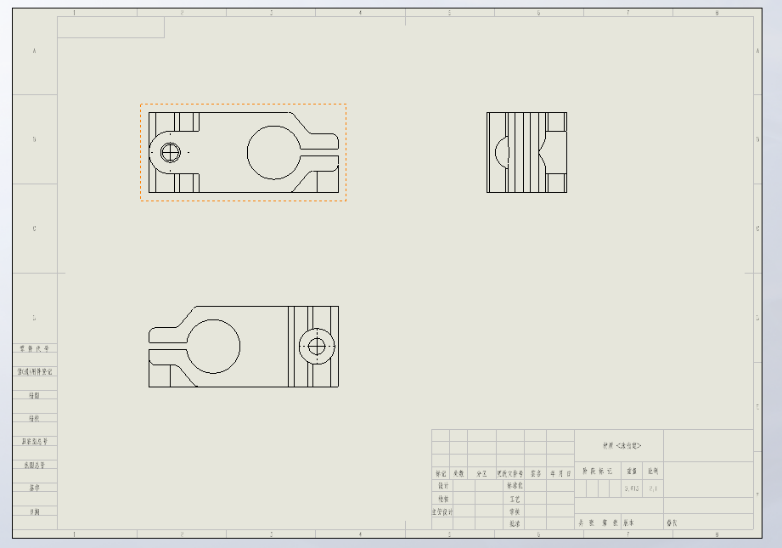

工程圖創建完成后，進入工程圖環境我們看到此零件的三視圖已經自動創建好了，這就說明我們的模板創建成功了。
通過這種方法我們不僅可以自由的選擇我們所需要視圖，還可以自定義視圖的顯示樣式，只需要在創建視圖時選擇視圖的類型即可，這種方式省去了我們手動創建視圖的麻煩，能夠節約我們的設計時間，快來試試看吧！
