學習SOLIDWORKS visualize裝飾螺紋線、邊角圓角，看這篇文章就夠了！
Visualize2022中更新兩個實用的新功能，功能不大但作用不小。
1. 邊角可以自動產生圓角的視覺效果

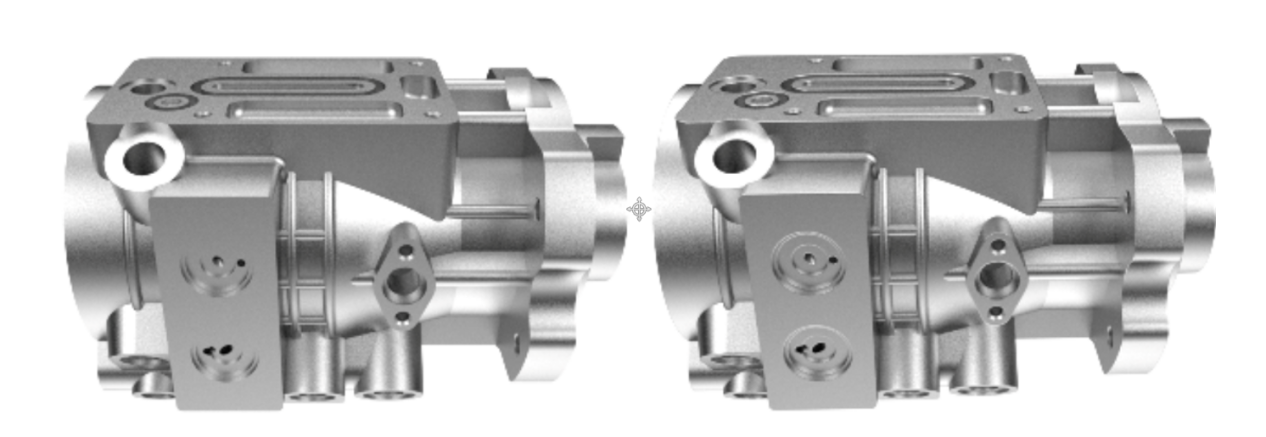

看下圖的對比，能否發現不同處？
材質、模型、打光全部相同，但仔細看邊角處，左圖的所有邊角都不帶圓角或倒角，但右圖都可以看到圓角的反光。
為了提升產品效果圖的視覺表現力，通常都會打“輪廓光”，可以參考手機、家電等3C類產品的效果圖，都可以明顯感受到光對輪廓的表現力。但純粹的直角是沒法反射任何光線的。因此，圓角反射光的表現手法是需要的。
其次，在使用SOLIDWORKS建模時，考慮到渲染的速度，可能會簡化圓角倒角結構，甚至有的結構本身就不帶圓角，導入到Visualize渲染時會涉及到不小的修改操作量。

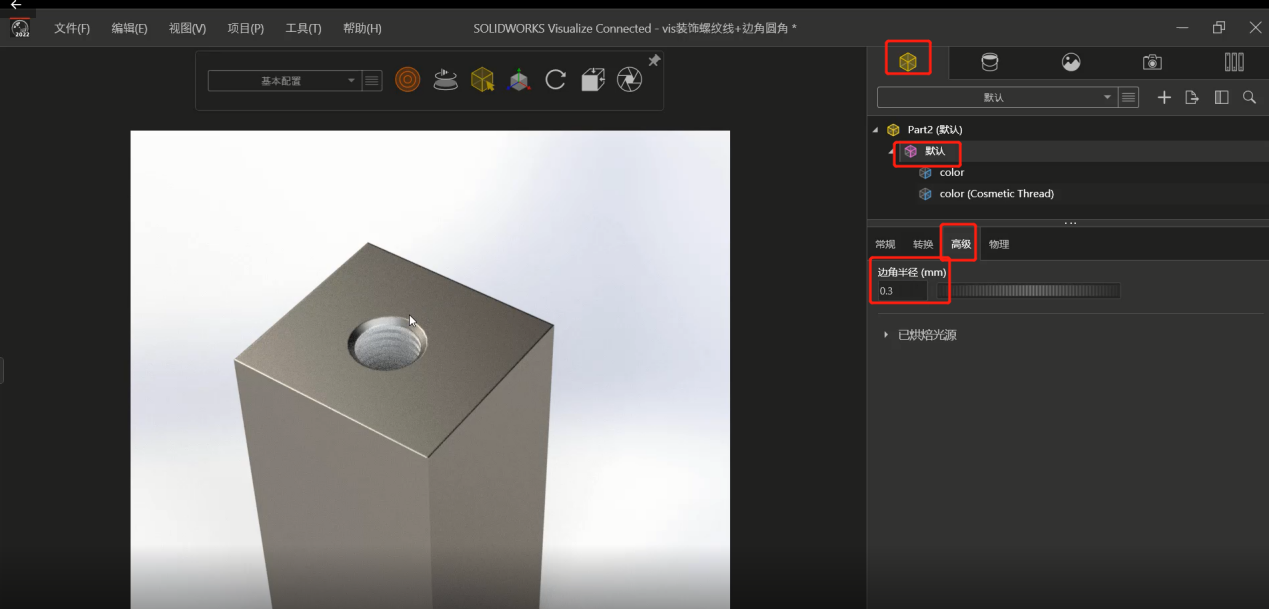

在Visualize2022版中，系統可以自動批量添加圓角的視覺效果，具體的值可根據產品大小去手動設置。使用技巧是，如果是超近景，建議保留結構上的圓角，如果是中遠景，可以設置邊角半徑，模擬出視覺效果即可。
2. 裝飾螺紋線可以直接導入并生成視覺效果

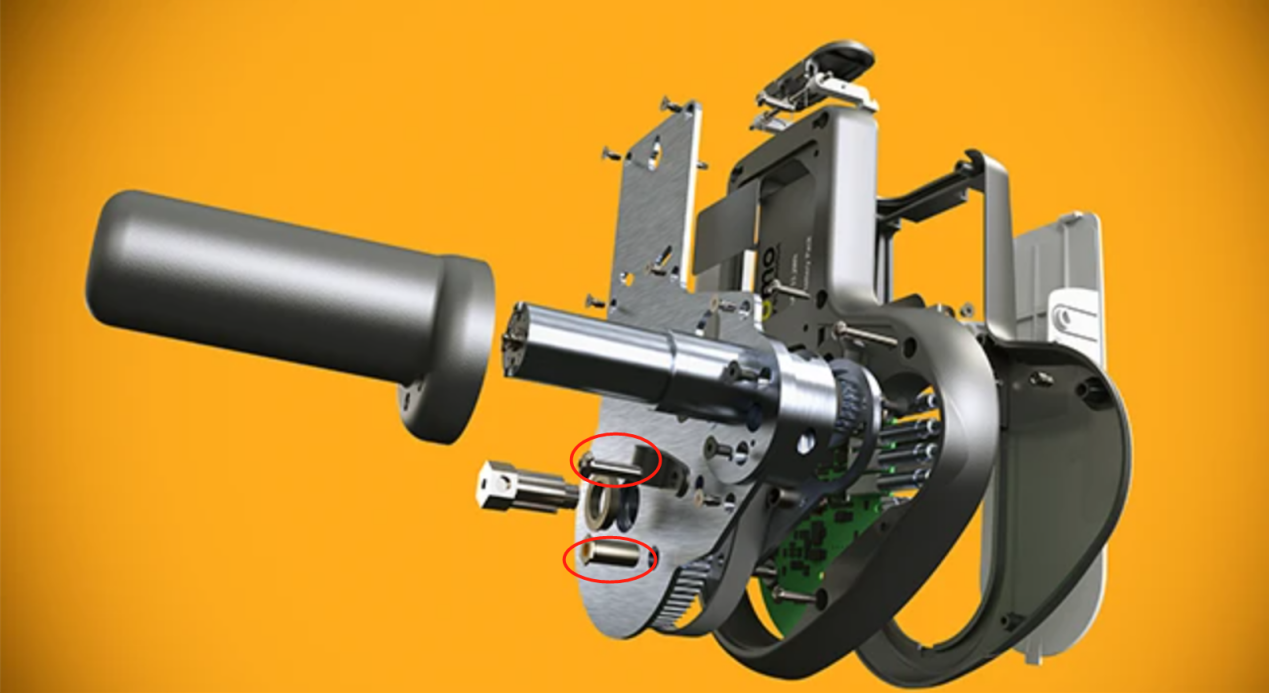

看下圖，整體結構、打光、材質都無需修改，緊固件沒有螺紋會降低效果圖的細節精致程度，但如果建模時大量采用真實螺紋建構，會拖慢機器的運行建模效率，而為了渲染又去修改建模的話，修改操作量巨大，得不償失。

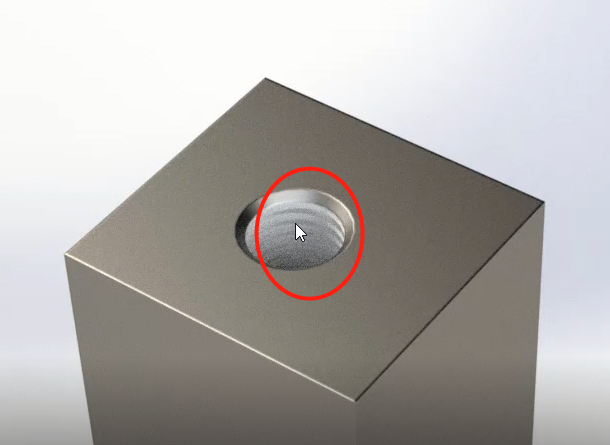

于是，在2022版中，裝飾螺紋線也同樣可以從SW建模中帶到Visualize里，很好的解決了上述的問題。
