使用三維機械設計軟件如何讓電腦自己審圖？
使用三維機械設計軟件如何讓電腦自己審圖？直接使用SOLIDWORKS出二維的工程圖已是很多人的選擇，但是為了確保工程圖的正確性，或多或少都需要人工去審工程圖。今天給大家介紹一個可以讓SOLIDWORKS自己審圖的三維機械設計軟件工具——Design Checker。
三維機械設計軟件步驟：
1. 編制Design Checker檢查文檔；
2. 利用檢查文檔檢查工程圖；
3. 修改不符合標準的地方。
一、 編制Design Checker檢查

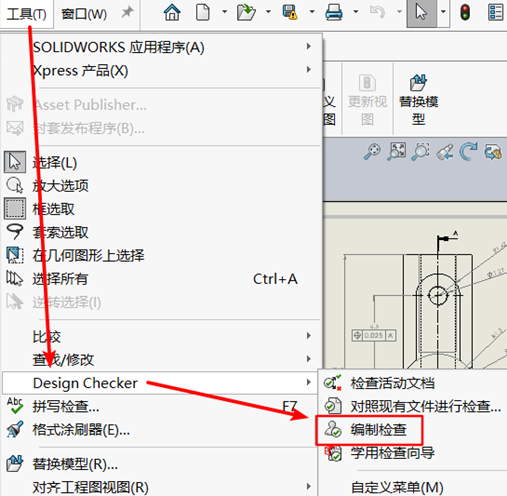

啟動Design Checke編制檢查程序

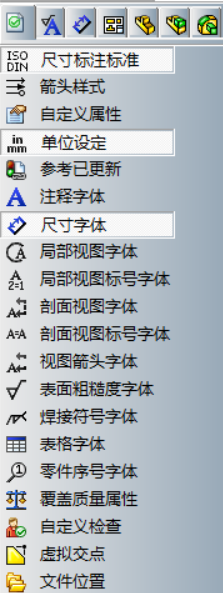

按照自定義要求在“文檔檢查”中選擇將要在工程圖中檢查的額項目

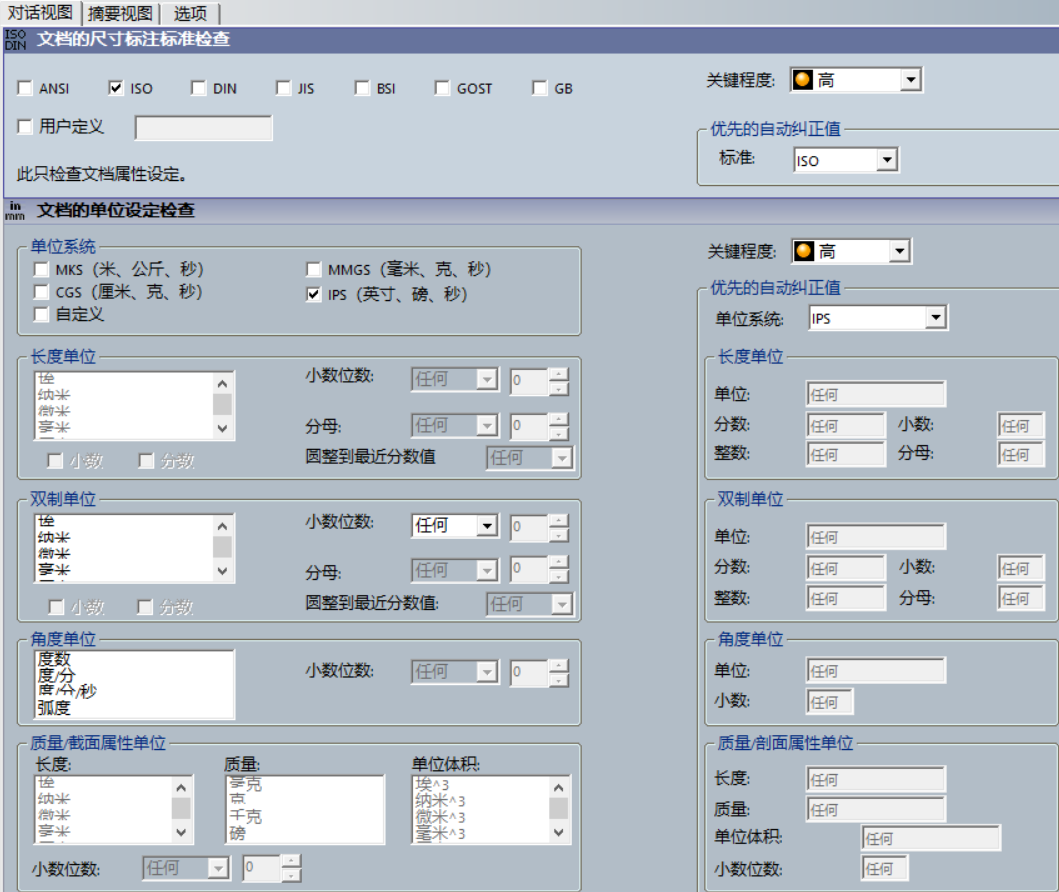

按照要求在“對話視圖”中設置預定義的標準
以同樣的方式在“注解檢查”、“尺寸檢查”、“工程圖文檔檢查”中做好預定義的標準設置。
將文件保存到任一位置
二、 利用檢查文檔檢查工程圖

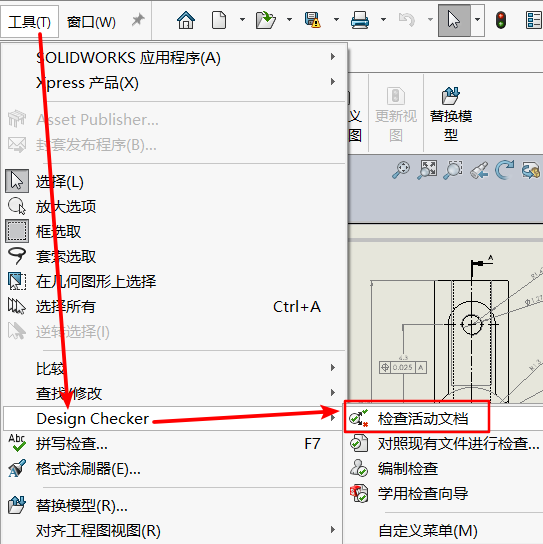

激活制作的檢查文檔

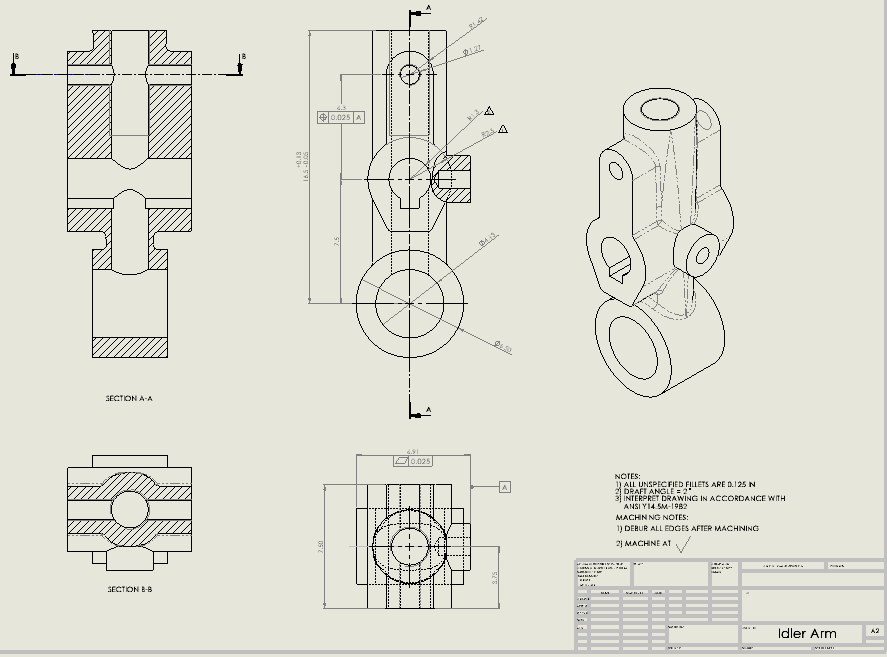

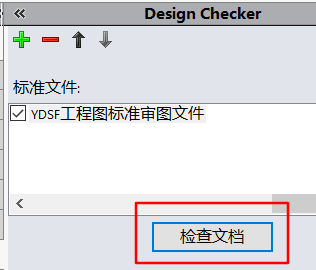

利用檢查文檔檢查當前工程圖

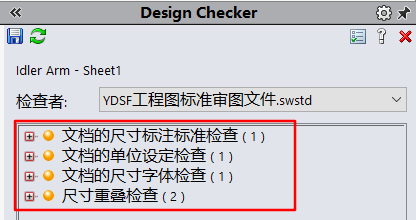

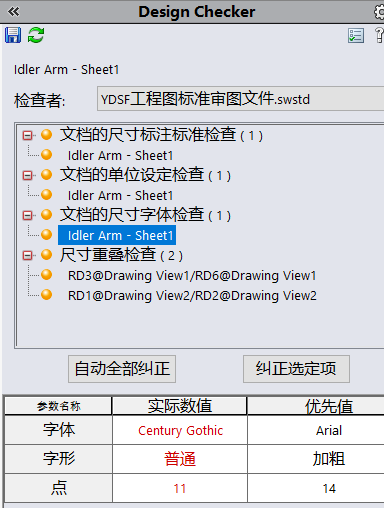

檢查結果如下所示：
展開不符合標準處查看詳情
三、 修改不符合標準的地方
單擊“自動糾正”，由軟件自己修正一些不符合標準的地方

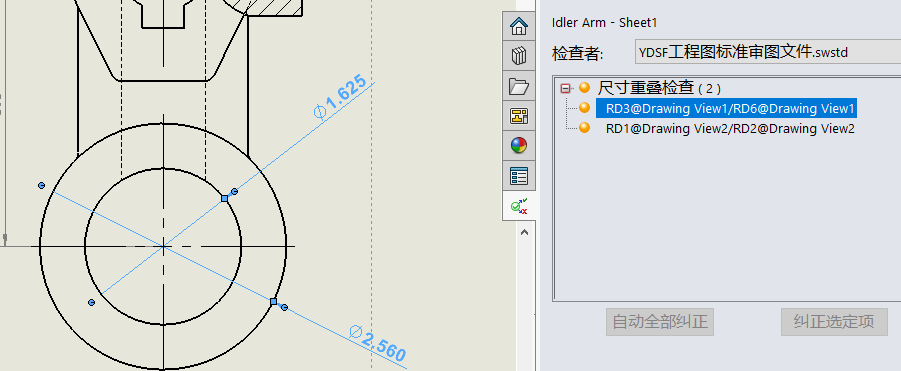

單擊檢查結果中的選項，工程圖中同時可以高亮顯示；錯誤原因：檢查項目中不允許尺寸線有交叉重疊。

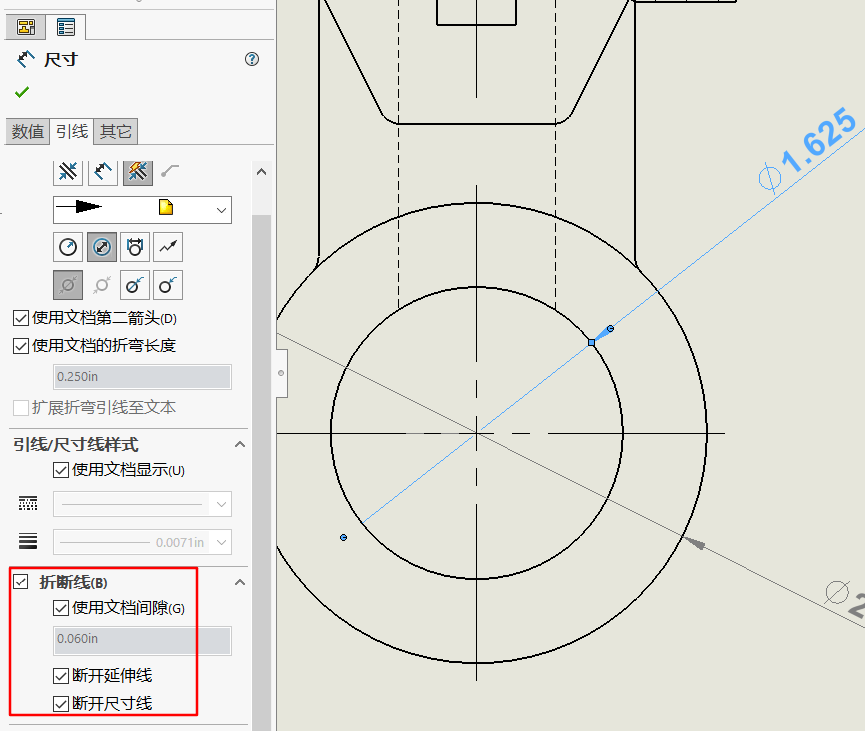

選擇兩個尺寸中的任一尺寸，在尺寸的屬性管理器中，瀏覽到“引線”，激活“折斷線”

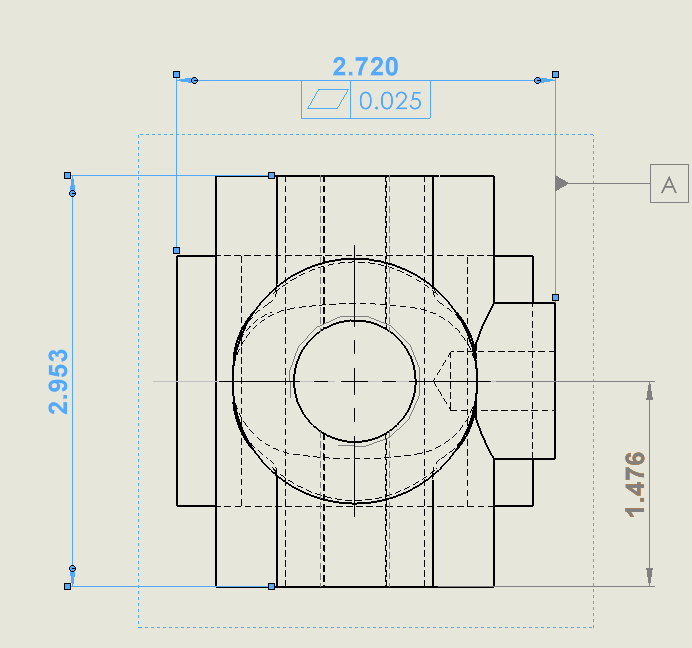

對第二處不符合規范的地方采用相同的處理方式

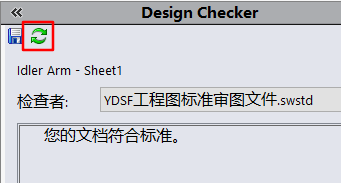

刷新，您的文檔已符合標準。
