SOLIDWORKS功能技巧之輕化零部件
SOLIDWORKS中使用零件的輕化狀態是提高大型裝配體性能的主要因素。因?yàn)檩p化后，系統只裝入零部件的部分?jǐn)?shù)據到內存里。
輕化后的零部件可進行的操作：
1、加速裝配體的工作。
2、保持完整的配合關系。
3、保證零部件的位置。
4、保持零部件的方向。
5、移動和旋轉。
6、上色、隱藏線或線架模式顯示。
7、選擇輕化零部件的邊、面或頂點或用于配合。
8、可以執行質量特性或干涉檢查。
輕化后的零部件不可進行的操作：
(1) 被編輯。
(2) 在FeatureManager設計樹中顯示輕化零部件特征。
建立輕化的零部件：

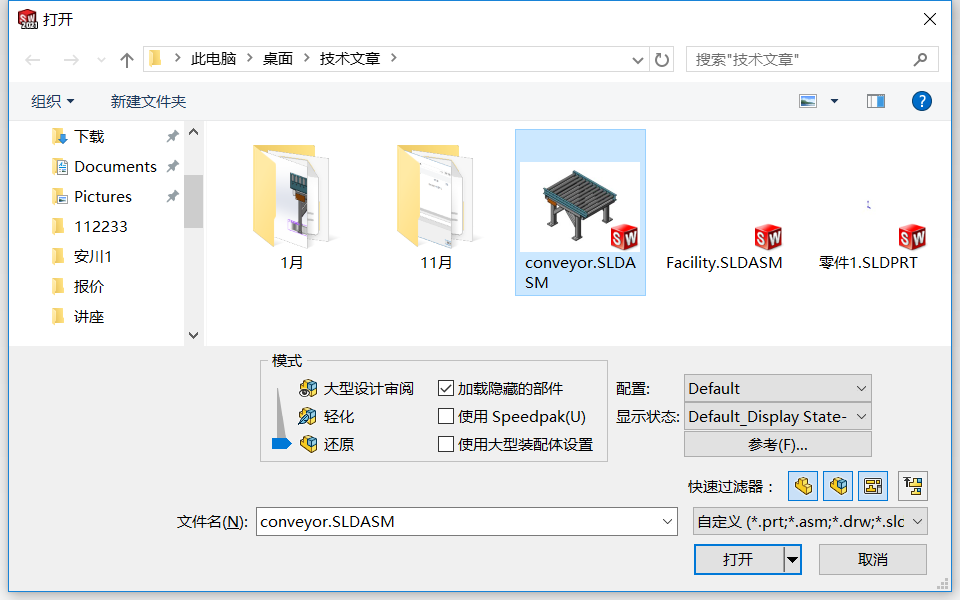

1、在（打開）對話框中的（模式）選項中選擇（輕化）。

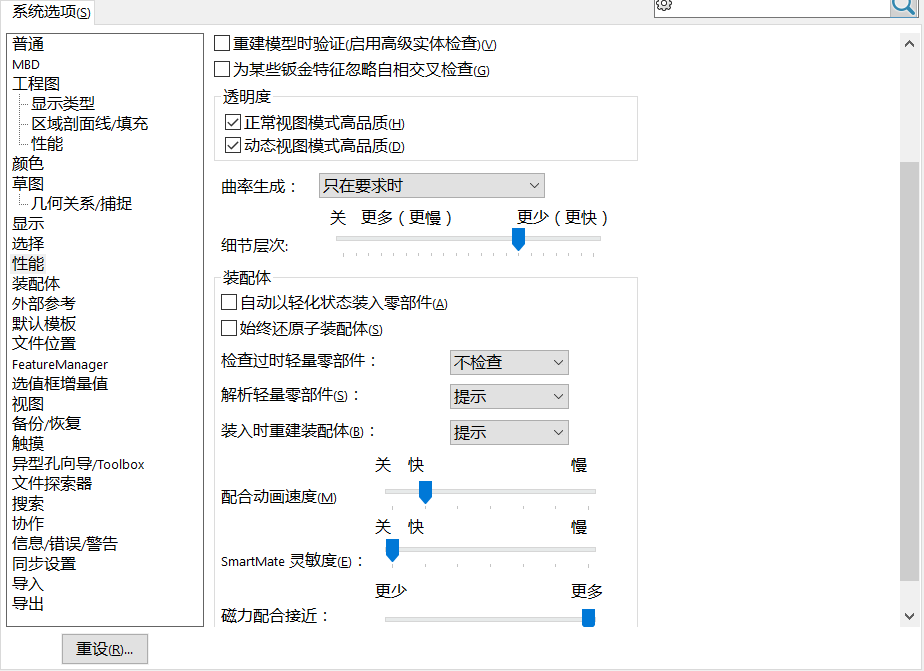

2、通過選擇菜單中的（工具）-（選項）-（系統選項），改變?cè)冢ㄐ阅埽?biāo)簽中的（自動以輕化狀態裝入零部件）選項的設置。

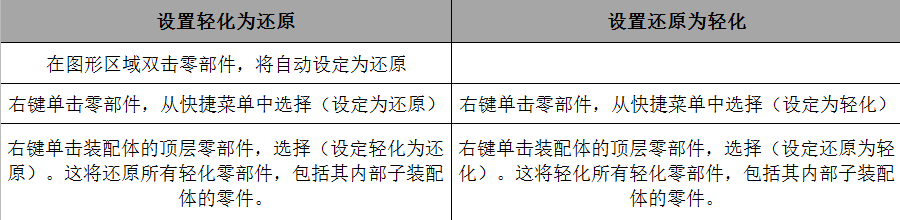

裝配體打開后，我們可以在還原和輕化狀態相互轉換，如表格所示
輕化狀態標志
輕化狀態打開時，設計樹中每個零部件都會有輕化標志，展開輕化零件的設計樹僅僅顯示打開載入的參考幾何體，而其特征則不顯示。
較佳打開方式：
我們?cè)谔幚硌b配體時，較好使用輕化裝配體。將系統選項默認設置為打開裝配體時自動輕化零部件，這樣我們可以體會到輕化零部件的有點。在少數情況下，我們也可能需要以還原的方式打開裝配體，這時只要在打開裝配體時不勾選（輕化）復選框即可。
總結一下，裝配體的零部件可以具有4中狀態（還原、輕化、壓縮和隱藏）中的任何一種。每種狀態都能影響到系統性能，也能影響我們可能進行的操作，而其中輕化零部件通過減小打開文件的大小來提高文件裝入的速度，大大提升了我們的工作效率。
