SOLIDWORKS小課堂——如何創建一個封閉的腔體？

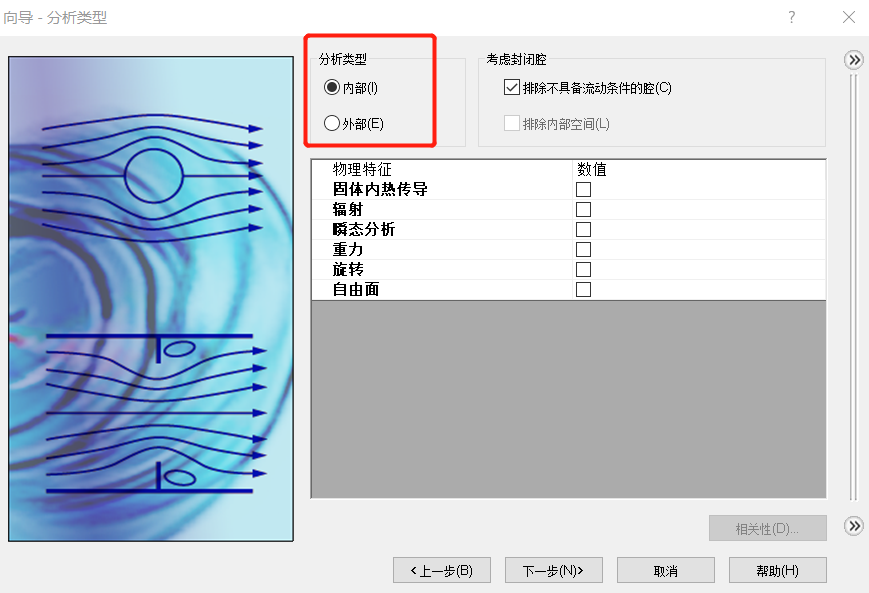

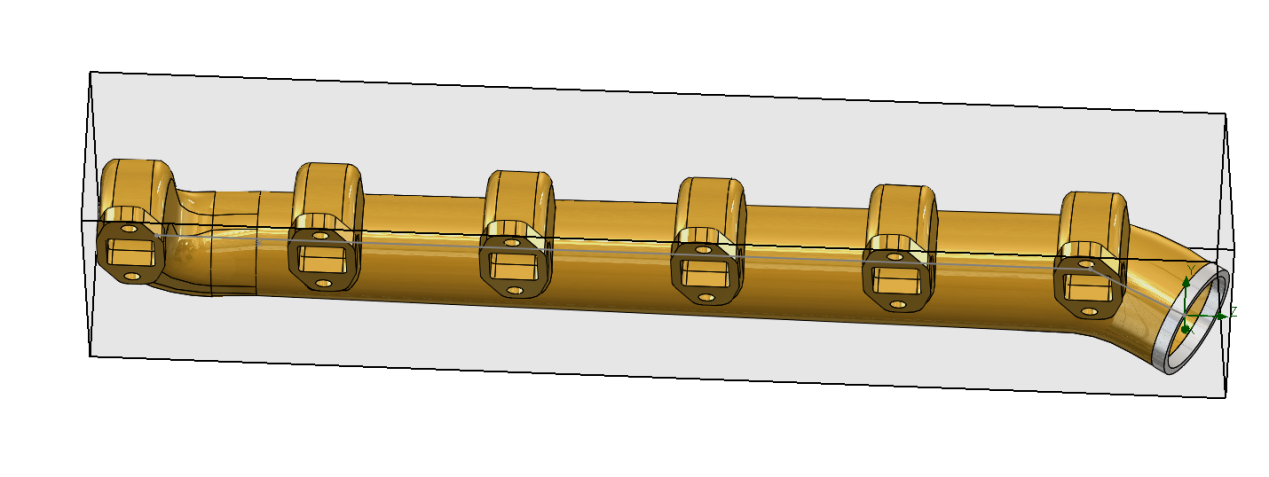

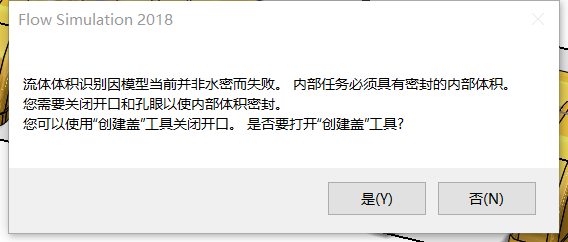

在Flow simulation內，如果要進行內部管道流體分析，如果在未對管道進行任何處理的前提下，我們把分析類型確定后就會彈出如圖二的提示：
這種提示出現的時候就是表示在進行流體內部分析時管道內部必須處于一個密封狀態。
這樣是肯定不行的。

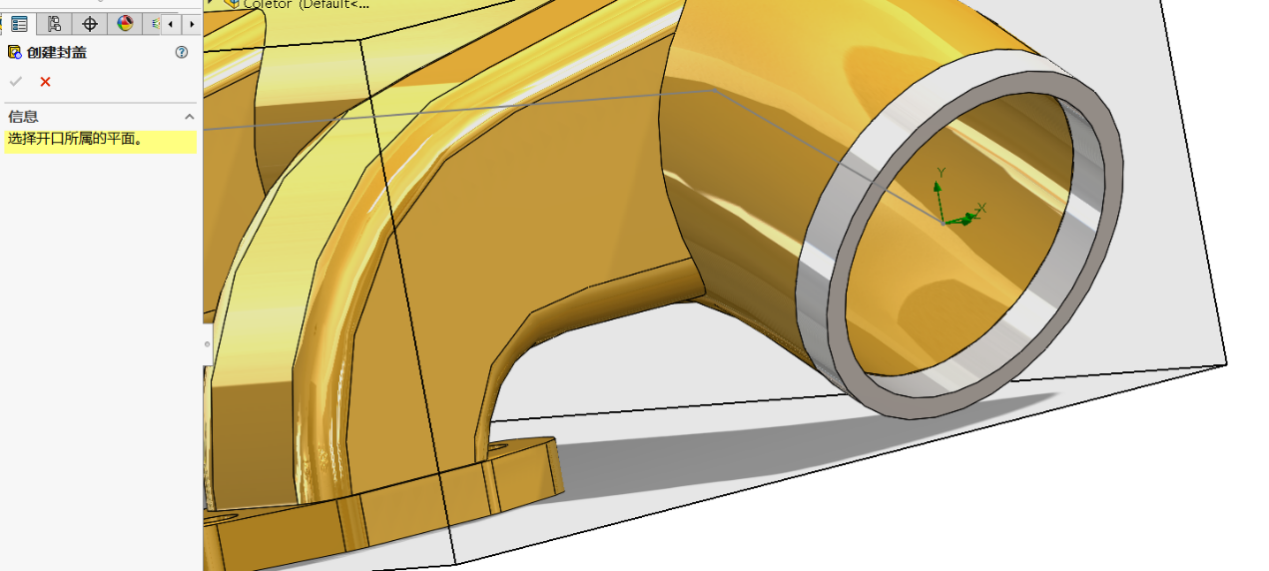

有很多人可能就會選擇在創建流體分析之前把這些開口部分全都添加建模，雖然這也是個不錯的辦法，但各位應該也注意到了提示內有提到可以創建封蓋將這些孔和洞口全部關閉。

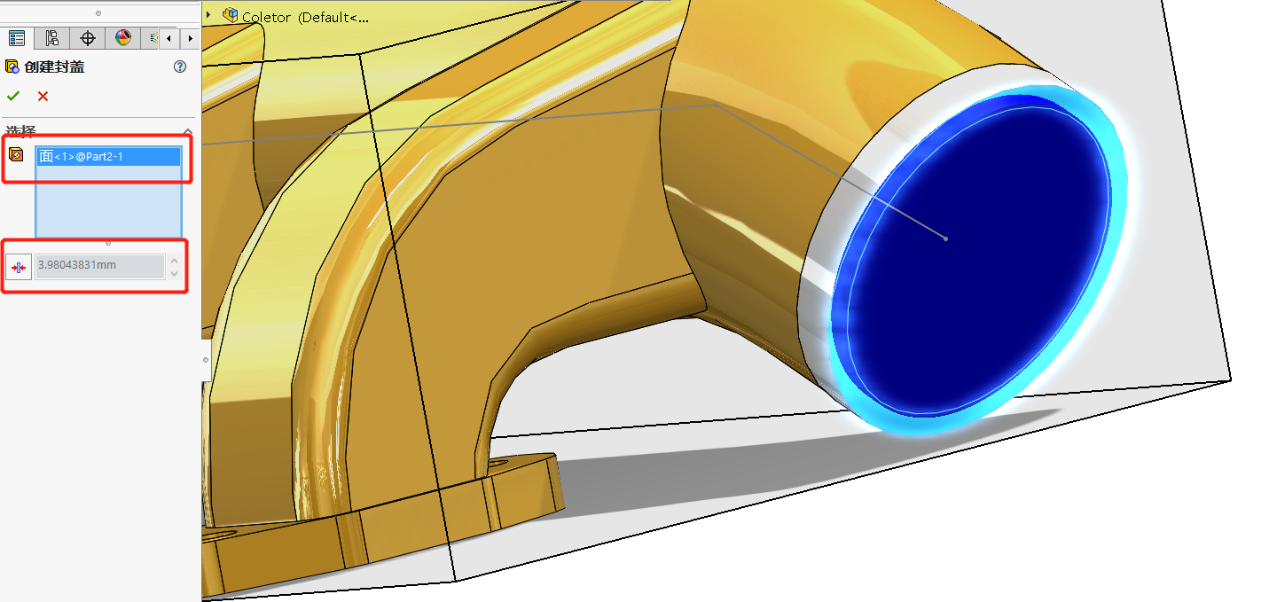

選擇好平面之后我們會發現下面同時可以參數化設定封蓋的厚度，而一般情況下我會建議大家盡量把厚度控制在1mm-2mm之間，這樣能減少因設置不存在的封蓋而產生的誤差。
接下來下面的6個面我們也如炮制發進行創建。

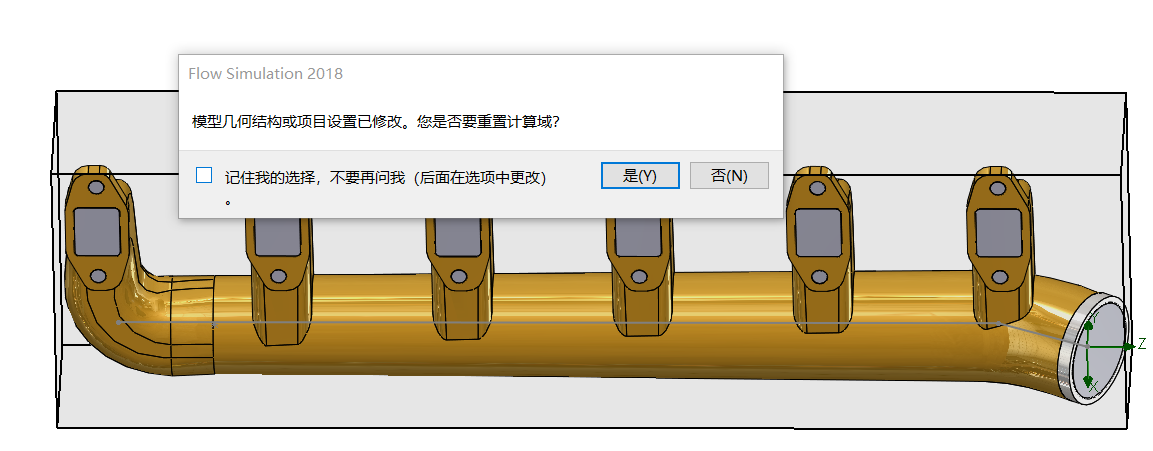

創建完成后由于系統檢測到管道內部已經形成一個腔體，可以進行流體模擬后就會跳出這個提示，點是。
但同時我們?cè)谶@里會發現不需要形成封蓋的幾個孔洞因?yàn)槲覀冞x擇面的緣故一并生成了封蓋，在這種情況下雖然我們可以不用去管，因?yàn)檫@個不會影響到整體運算，但需要去掉這些不必要的封蓋的話，我們只需在設計樹內將這些建模刪除即可。
以上便是如何創建一個封閉的腔體，如有問題請?jiān)谠u(píng)論區提出，我們會一一解答。
