詳解SOLIDWORKS 連桿連接模擬仿真功能
如同SOLIDWORKS Simulation內的銷釘螺栓連接一樣，我們在仿真模擬插銷固定的時候不需要將銷釘或者螺栓零部件加入到裝配體內就能在不需要這些零部件的同時做到模擬固定的作用。那么，SOLIDWORKS2022年的新功能連桿連接又是什么呢？
連桿接頭的展示是橫梁元素，帶有兩個終止接合，將連桿連接到裝配體的其他零件。 終止接合的支撐類型可以是剛性、樞軸或球形，具體取決于連桿接頭的實際安裝配置。
接頭的兩個終止接合位于所選圓柱面或圓形邊線的中心。分布式耦合公式將橫梁的終止接合（參考節點）連接到連桿接頭所連接的面、邊線或頂點的所有耦合節點。分布耦合將耦合節點的運動約束為參考節點的平移和旋轉。耦合節點位于影響半徑內（圓形桿的半徑或矩形桿的平方根 [寬度 x 深度]）。分布式耦合在接頭的接合處生成更逼真的應力和位移場。

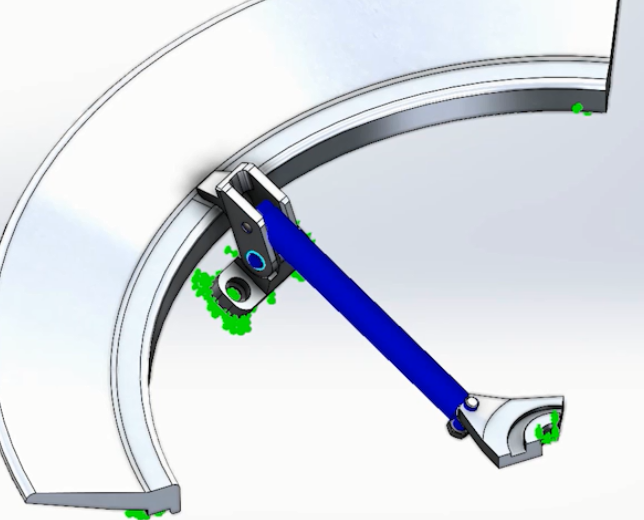

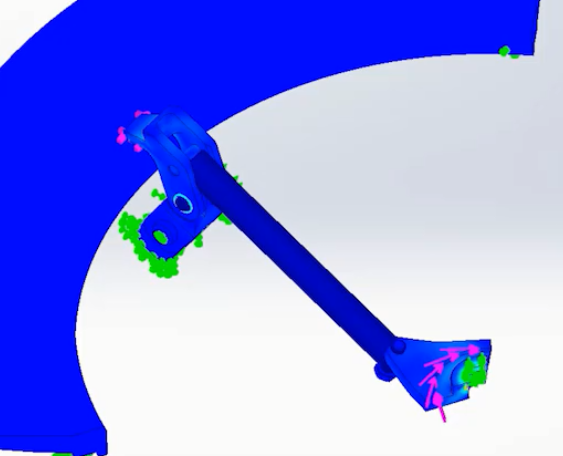

如上兩圖，我們可以將原本的連梁零部件壓縮隱藏后在連桿接頭內選擇需要連接的面或零部件，確認后一個虛擬的連桿便會在兩個接頭之間出現，網格化后結果如下圖：
以上便是2022年新出的solidworks simulation連桿接頭功能，各位如有什么問題可以在下方評論內提出，我們會一一解答。
