SOLIDWORKS Simulation中如何模擬固定位置關系？
在solidworks simulation中，一般如果我們需要模擬兩個面或者兩個零部件之間的關系是接觸關系的時候，通常我們先選擇的會是在simulation中設置兩個面直接的連結接觸面。但在有些情況下，只設置連結接觸面還是不夠的，所以在這種時候我們就要把目光轉移到比接觸連接要更加穩固的連接：剛性連接上。
一般一開始使用solidowrks simulation的各位可能不清楚剛性接頭是什么和剛性接頭該如何調出。首先，剛性接頭是指剛性接頭將一個實體中的面剛性連接到另一個實體中的面，面只可作為組剛性變形，面上任何兩個位置之間的距離保持不變。

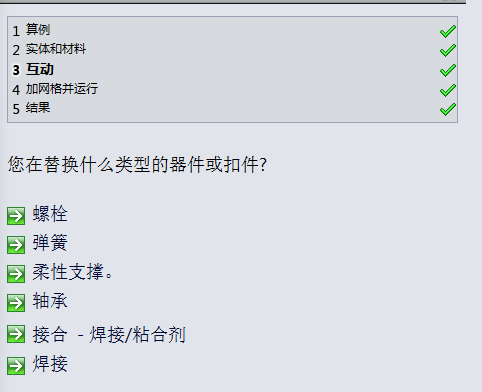

而新手想要調出剛性接頭可以直接右鍵連接后選擇連接顧問。
到了這一步后點擊焊接。

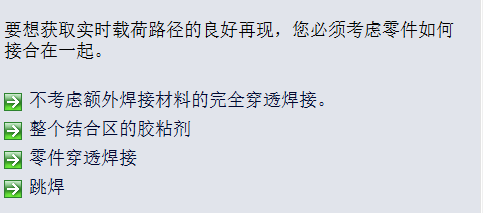

焊接中同時也存在四種不同的連接方式：
這里我們選擇第一種，然后就能選擇剛性連接。

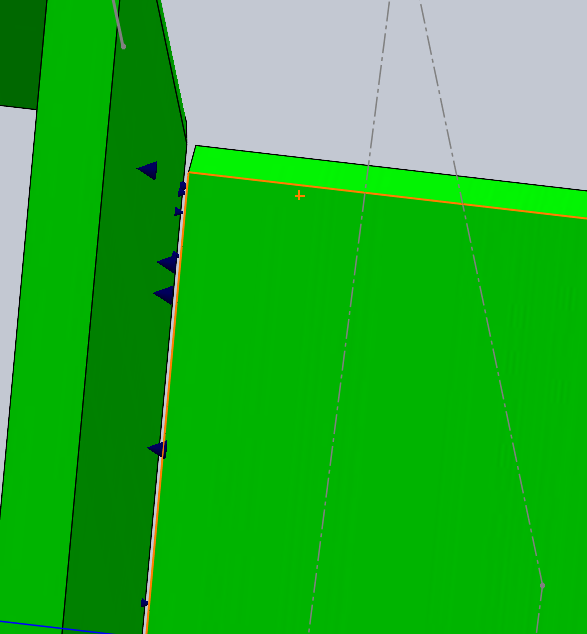

比如我們?cè)谶@個零部件內需要這兩個接觸面固定在一起，我們可以在點擊焊接后選擇這兩個面，如下圖：
之后再對這個零部件進行模擬后我們就能發現，原本應該是分散開的兩個面會被固定住，整個受力和不固定之間的區別如下：

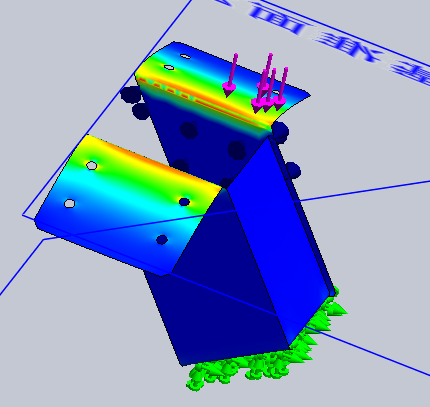

固定

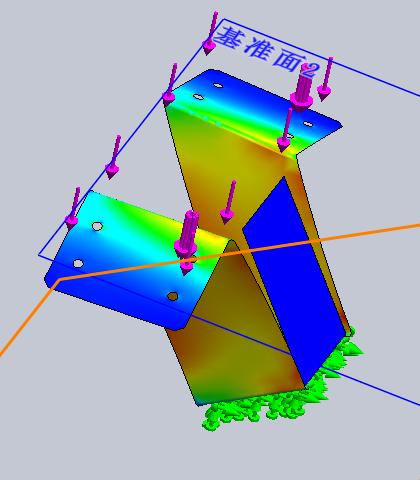

不固定
以上便是在simulation中如何模擬固定接觸面的方法。
