帶您了解一下SOLIDWORKS Simulation仿真的兼容與非兼容的區別

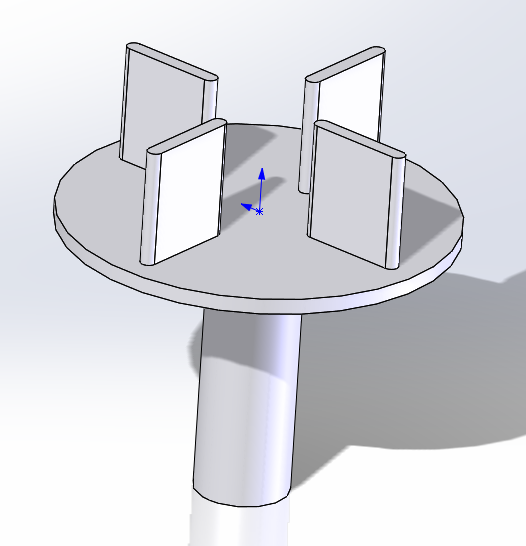

一般我們?cè)谥谱魅缟蠄D所示的裝配體時，如需模擬，第一點需要去確認的就是圓盤上的四個插鍵是否為焊接件，因?yàn)樵卺槍?duì)焊接件與非焊接件上solidworks simulation有專門針對其的區別選項——兼容和非兼容網格。
首先介紹下兼容和非兼容，兩者指的是屬于不同實體的接觸幾何實體上的網格連續性類型。它們適用于使用實體或殼體單元進行網格化，或者使用混合網格中的兩種單元類型進行網格化的裝配體和多實體零件網格。但請注意，這些不適用于單一零部件（單一實體或曲面實體）。
在兼容網格中，接觸實體被網格化，solidworks軟件以便在每個實體的網格之間存在節點到節點的對應。
對應的節點可以合并（對于接合相觸面）或疊加。對于無穿透接觸面，會在源面和目標面上的重合節點之間創建節點到節點接觸單元。基于兼容網格的結果比基于不兼容網格的結果更加準確。
而在非兼容網格中，在每個接觸實體的網格之間不存在節點到節點的對應，每個實體單獨進行網格化。

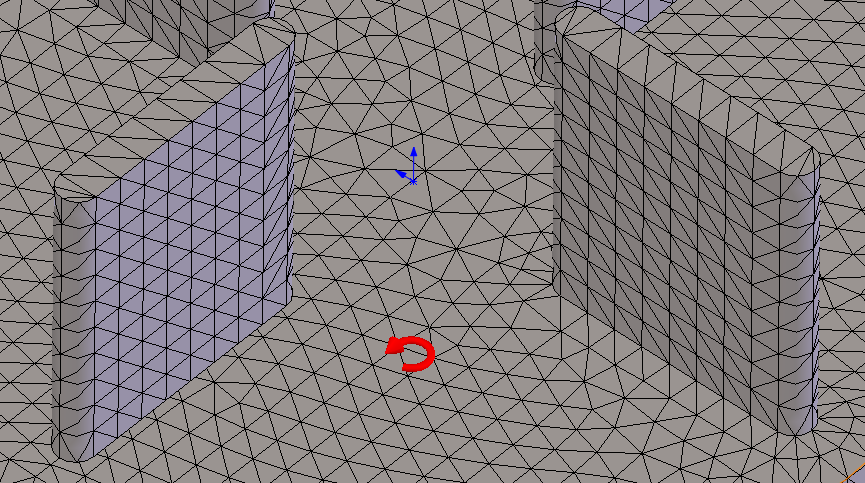

如上圖所示，左邊的是非兼容網格，而右邊的則是兼容網格，solidworsk軟件可以發現左邊的插鍵和平面兩者的網格是不連貫的，也就是不是一個部件，而右邊的則是接合網格，在這種情況下進行運行后結果如下：

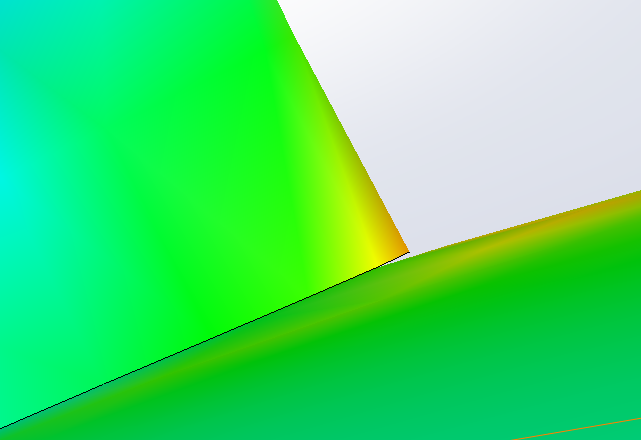

左一非兼容

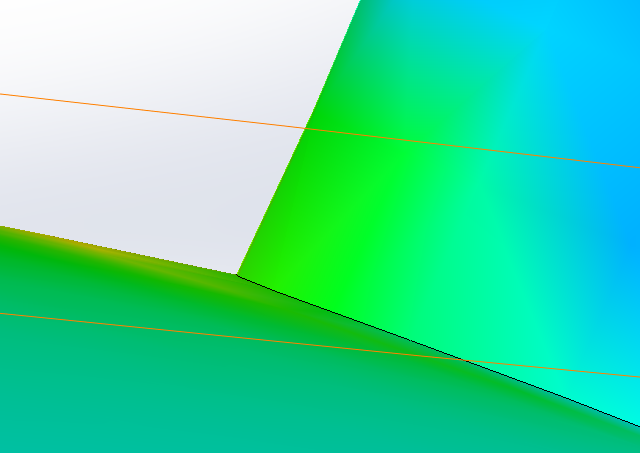

右一兼容性
這便是兼容和非兼容網格的結果區別所在。
