論如何用SOLIDWORKS簡單演示流水線上的動作？
如有需要了解什么是SOLIDWORKS配置的各位可以閱讀我之前的論多樣配合在包括氣缸和夾具的流水線上的具現化。
在上一篇中，我教會了各位如何利用配置，但即便在配置后，為了要更加清晰的向客戶展示這些配置是如何運作的，我們還需要做一個簡短的動畫，而這個時候配合控制器就起了作用。
通常情況下，在使用部件時，會有許多運動部件，因此會有很多運動部件自由度。由于有如此多的自由度，這些組件可能很難安裝操縱，尤其是離固定組件越遠。用戶可以修復組件或添加額外的配合來鎖定某些運動，只是為了讓它們的組件進入到所需職位。
這個功能于2016年開發出，在配合控制器PropertyManager中，各位可顯示和保存不同配合值和自由度處的裝配體零部件的位置，也可在這些位置之間創建動畫。

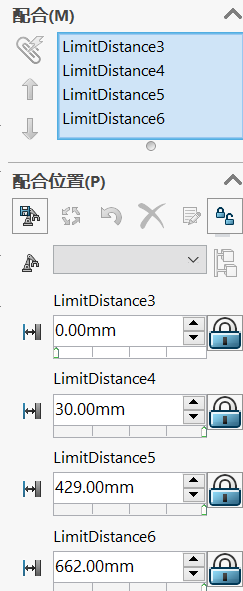

首先，選擇需要配合控制器控制的配合，保存好需要的幾個配置，支持角度、距離、限制角度、限制距離、槽和寬度配合，在不同的配置中輸入在那個配置里的數字，就能做到快速加入幾種我們需要的配置位置。

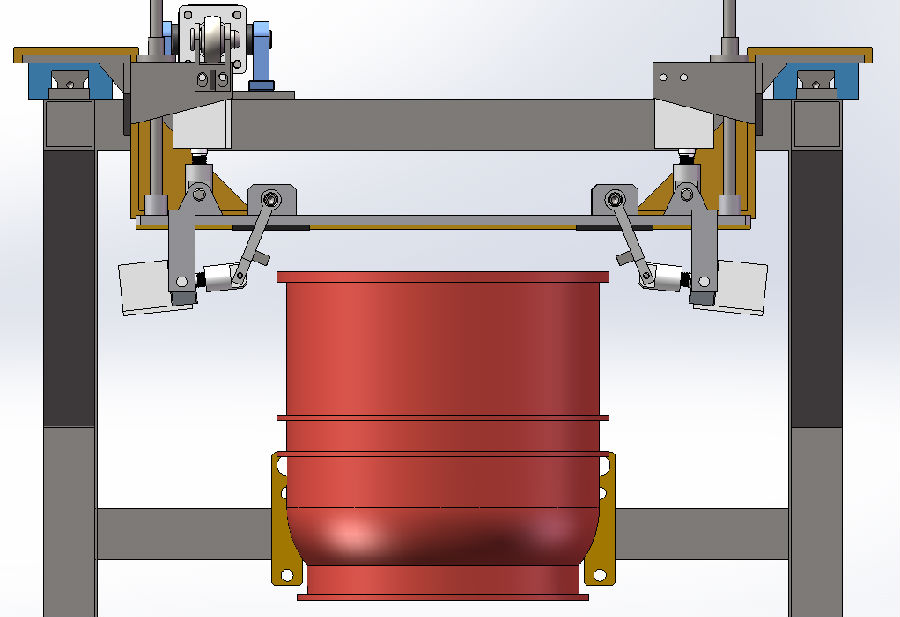

圖一：配置1

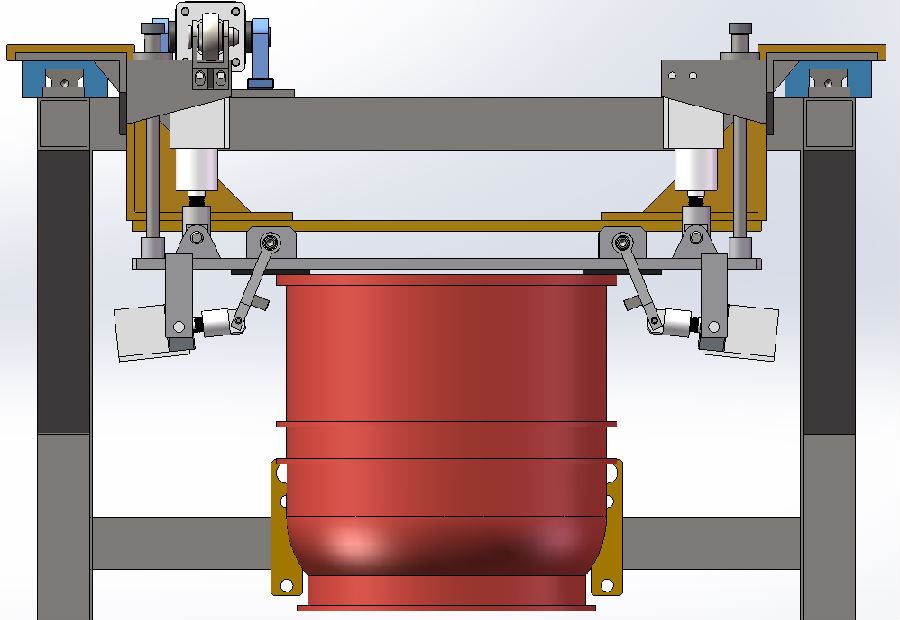

圖二：配置2

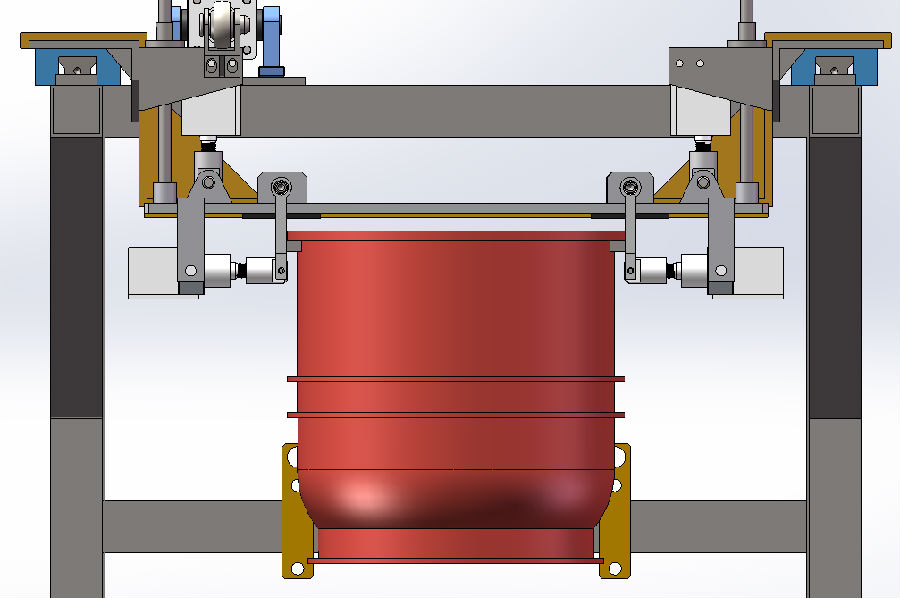

圖三：配置3

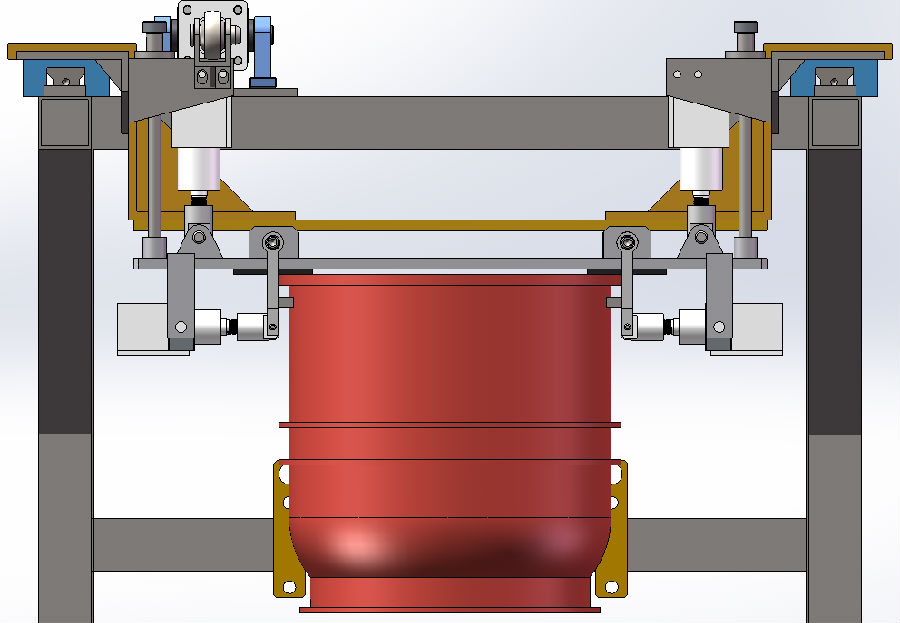

圖四：配置4
然后下面會自動生成一塊動畫部分，點擊計算動畫，整個裝配體就會按照我們設置的路徑進行簡單的動畫演示。
PS：左上角為計算動畫
SOLIDWORKS 2016中的新配合控制器一定會讓您的設計繼續前進。
